IGBT Transistörler - Modüller
VS-GA250SA60S
IGBT MOD 600V 400A 961W SOT227
- Üretici
- Vishay
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-GA250SA60S
VS-GA250SA60S Hakkında

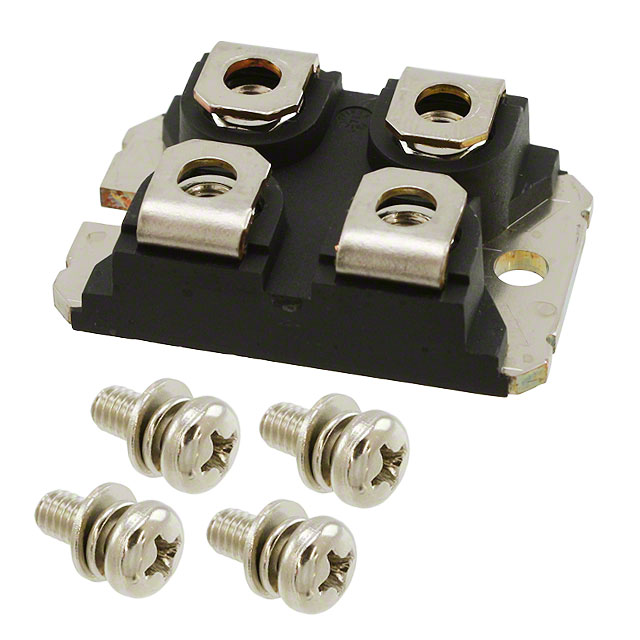

VS-GA250SA60S, Vishay tarafından üretilen 600V/400A IGBT modülüdür. SOT-227-4 paketinde sunulan bu bileşen, Collector-Emitter breakdown voltajı 600V ve maksimum akımı 400A olacak şekilde tasarlanmıştır. Maksimum güç kapasitesi 961W'dir. Vce(on) değeri 15V gate voltajında ve 200A akımda 1.66V olarak belirtilmiştir. Bileşen, -40°C ile +150°C sıcaklık aralığında çalışabilir. Standart giriş konfigürasyonuna sahip olan bu IGBT modülü, şasi montajı için uygundur. Input kapasitansi (Cies) 30V'de 16.25nF'dir. Kolektör cutoff akımı maksimum 1mA'dir. Bu ürün Obsolete (üretilmiyor) statüsündedir. Güç elektroniği uygulamalarında, motor kontrol devrelerinde ve elektrik dönüştürücülerde kullanım için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 16.25 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4 |
| Part Status | Obsolete |
| Power - Max | 961 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 1.66V @ 15V, 200A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
