IGBT Transistörler - Modüller

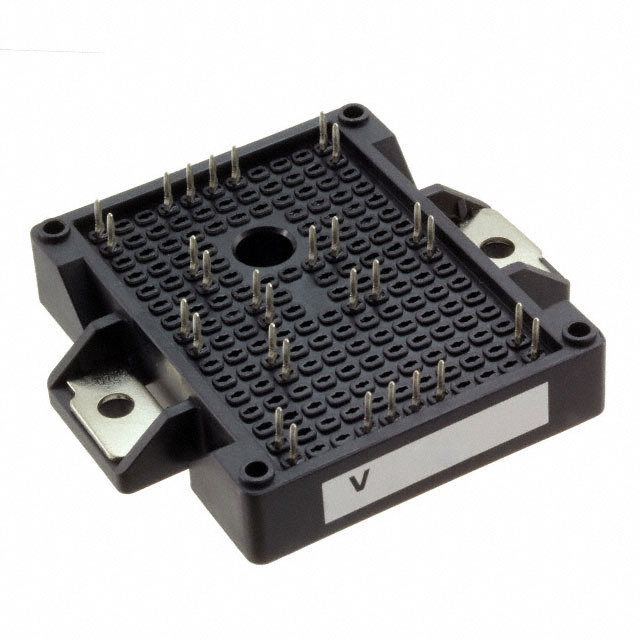

VS-ETL015Y120H
IGBT MOD 1200V 22A 89W EMIPAK-2B
- Üretici
- Vishay
- Paket/Kılıf
- EMIPAK-2B
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-ETL015Y120H
VS-ETL015Y120H Hakkında
VS-ETL015Y120H, Vishay tarafından üretilen 1200V/22A kapasiteli IGBT modülüdür. Trench teknolojisi ile tasarlanan bu bileşen, EMIPAK-2B paketinde sunulmaktadır. 89W maksimum güç seviyesi ile çalışabilen modül, 150°C'ye kadar sıcaklık toleransına sahiptir. Vce(on) değeri 15A akımda 3.03V olarak belirlenmiştir. Entegre NTC Thermistor ile ısıl koruma sağlayan bu transistör, 1.07nF giriş kapasitansına ve 75µA cutoff akımına sahiptir. Şasi montajı için tasarlanan bu IGBT modülü, endüstriyel sürücüler, güç dönüştürücüleri, kaynak makinaları ve yüksek gerilim anahtarlama uygulamalarında kullanılmaktadır. Standard giriş türü ile kontrol edilebilir ve aktif parça statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Cutoff (Max) | 75 µA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.07 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 150°C (TJ) |
| Package / Case | EMIPAK-2B |
| Part Status | Active |
| Power - Max | 89 W |
| Supplier Device Package | EMIPAK-2B |
| Vce(on) (Max) @ Vge, Ic | 3.03V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
