Diyotlar - Doğrultucular - Tekil

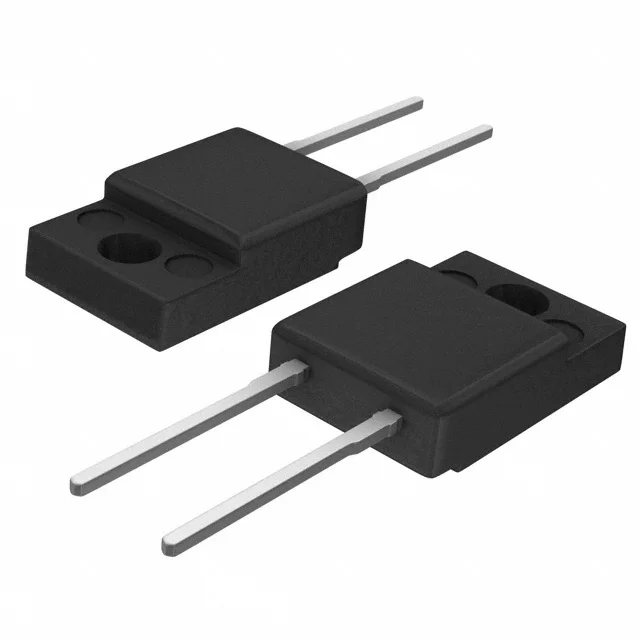

VS-ETH1506FP-M3
DIODE GEN PURP 600V 15A TO220FP
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2 Full Pack
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-ETH1506FP
VS-ETH1506FP-M3 Hakkında
VS-ETH1506FP-M3, Vishay tarafından üretilen 600V 15A kapasiteli general purpose doğrultma diyotudur. TO-220-2 Full Pack paketinde sunulan bu komponent, fast recovery diyot tipi olarak sınıflandırılmaktadır. 29 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında kararlı performans sağlar. 15A ortalama doğrultulmuş akım ve 600V ters kapanma gerilimi ile AC/DC güç kaynakları, invertörler ve regülatör devrelerinde yaygın olarak uygulanır. Through hole montaj yöntemiyle geleneksel PCB tasarımlarında kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 15 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | TO-220-2 Full Pack |
| Part Status | Active |
| Reverse Recovery Time (trr) | 29 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220-2 Full Pack |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.45 V @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
