IGBT Transistörler - Modüller

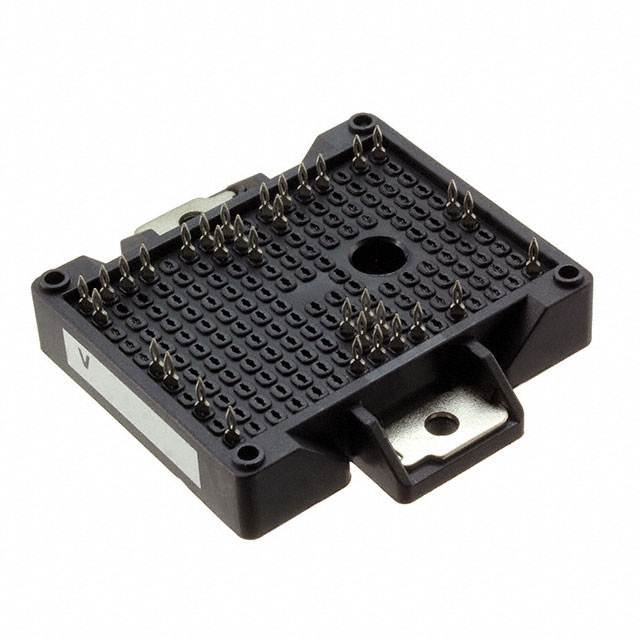

VS-ETF075Y60U
IGBT MOD 600V 109A EMIPAK-2B
- Üretici
- Vishay
- Paket/Kılıf
- EMIPAK-2B
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-ETF075Y60U
VS-ETF075Y60U Hakkında
Vishay VS-ETF075Y60U, üç seviyeli inverter uygulamaları için tasarlanmış IGBT güç modülüdür. 600V dayanıklı voltaj, 109A maksimum collector akımı ile yüksek güç yoğunluğu sağlar. Trench IGBT teknolojisini kullanan bu modül, maksimum 294W güç kapasitesi ile çeşitli endüstriyel uygulamalarda kullanılır. Chassis mount EMIPAK-2B paketinde sunan komponent, NTC thermistor entegrasyonu ile sıcaklık kontrolü imkanı sunmaktadır. 175°C çalışma sıcaklığına kadar dayanıklı olup, 1.93V açık durum voltajı ile düşük güç kaybı karakteristiğine sahiptir. Standart giriş konfigürasyonu ve 4.44nF giriş kapasitanslı tasarımı, dc/ac dönüşüm ve motor kontrol uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 109 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.44 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 175°C (TJ) |
| Package / Case | EMIPAK-2B |
| Part Status | Active |
| Power - Max | 294 W |
| Supplier Device Package | EMIPAK-2B |
| Vce(on) (Max) @ Vge, Ic | 1.93V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
