IGBT Transistörler - Modüller

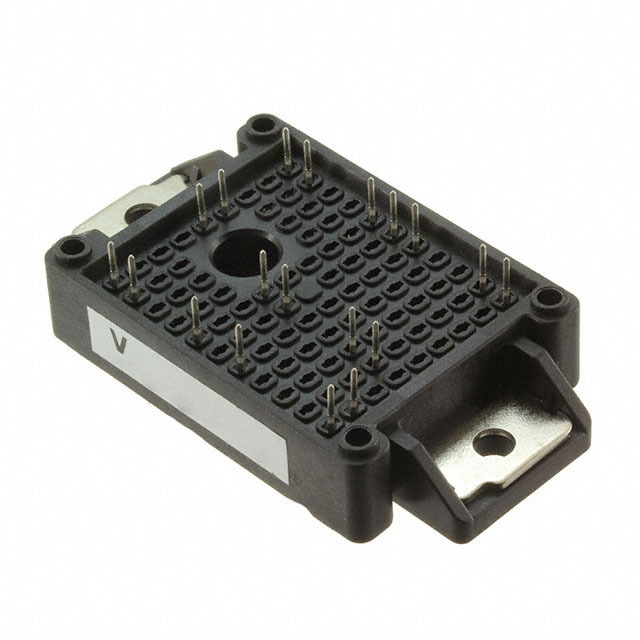

VS-ENQ030L120S
IGBT MOD 1200V 61A EMIPAK-1B
- Üretici
- Vishay
- Paket/Kılıf
- EMIPAK-1B
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VS-ENQ030L120S
VS-ENQ030L120S Hakkında
VS-ENQ030L120S, Vishay tarafından üretilen 1200V 61A kapasiteli IGBT modülüdür. Three Level Inverter konfigürasyonuna sahip bu Trench tipi IGBT, endüstriyel güç dönüştürme ve motor kontrol uygulamalarında kullanılır. EMIPAK-1B paketi ile chassis mount şekilde entegre edilir. Maksimum 216W güç yönetimi kapasitesi, 2.52V @ 15V, 30A Vce(on) değeri ve NTC thermistor özelliği sayesinde sıcaklık kontrolü sağlar. 150°C işletme sıcaklığında güvenli çalışan komponent, 3.34nF input kapasitansı ile hızlı komütasyon özelliğine sahiptir. Şebeke bağlantılı invertörler, UPS sistemleri, solar enerji dönüştürücüler ve yüksek güçlü DC-AC dönüştürücülerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter |
| Current - Collector (Ic) (Max) | 61 A |
| Current - Collector Cutoff (Max) | 230 µA |
| IGBT Type | Trench |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.34 nF @ 30 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | 150°C (TJ) |
| Package / Case | EMIPAK-1B |
| Part Status | Active |
| Power - Max | 216 W |
| Supplier Device Package | EMIPAK-1B |
| Vce(on) (Max) @ Vge, Ic | 2.52V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
