Diyotlar - Doğrultucular - Tekil

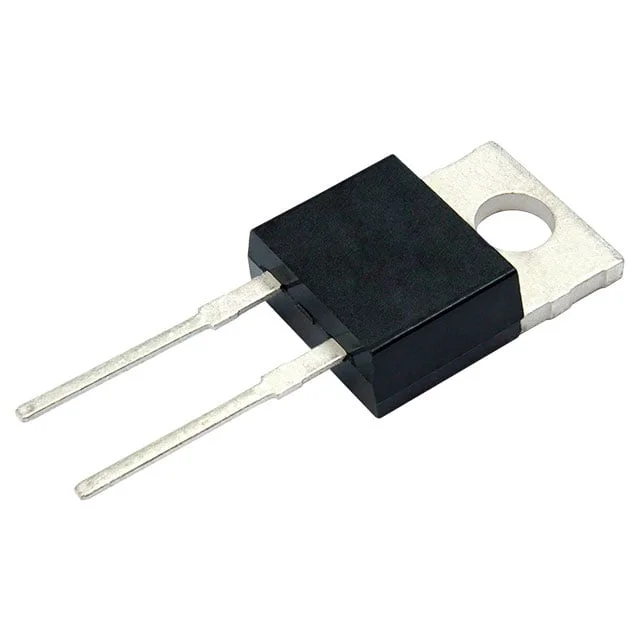

VS-E5TX3006-M3
30A, 600V, "X" SERIES FRED PT IN
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-E5TX3006
VS-E5TX3006-M3 Hakkında
VS-E5TX3006-M3, Vishay tarafından üretilen 30A ortalama doğrultulmuş akım kapasitesine sahip 600V fast recovery doğrultma diyodudur. TO-220-2 paketlemesinde sunulan bu bileşen, 41 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışan bu diyot, güç kaynakları, invertörler ve AC/DC dönüştürücü devrelerde doğrultma görevini yerine getirir. Maksimum 600V ters voltaj dayanımı ve 30A'da 2,1V ön kapanma voltajı özellikleriyle endüstriyel ve profesyonel elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 20 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 41 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.1 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
