Diyotlar - Doğrultucular - Tekil

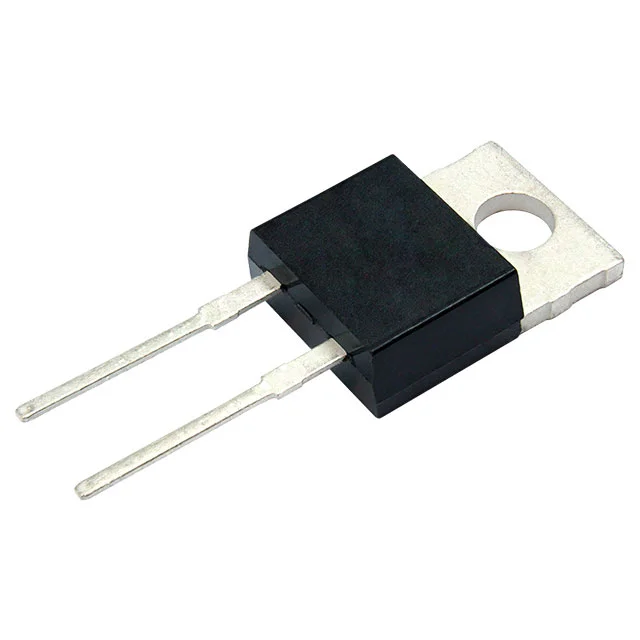

VS-E5TX1506-M3
15A, 600V, "X" SERIES FRED PT IN
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-E5TX1506
VS-E5TX1506-M3 Hakkında
VS-E5TX1506-M3, Vishay tarafından üretilen 15A, 600V kapasiteli hızlı iyileştirme diyodu (Fast Recovery Epitaxial Diode - FRED) olup güç elektronik uygulamalarında doğrultma işlevi görmek üzere tasarlanmıştır. TO-220-2 paketinde sunulan bu bileşen, 33 ns reverse recovery time ile düşük kayıp ve yüksek verimlilik sağlar. -55°C ile 175°C arasında çalışabilir. Anahtarlamalı güç kaynakları, UPS sistemleri, inverterler ve motor sürücüler gibi endüstriyel uygulamalarda kullanılır. 2.1V forward voltage drop ile dirençsel kayıpları minimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 33 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.1 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
