Diyotlar - Doğrultucular - Tekil

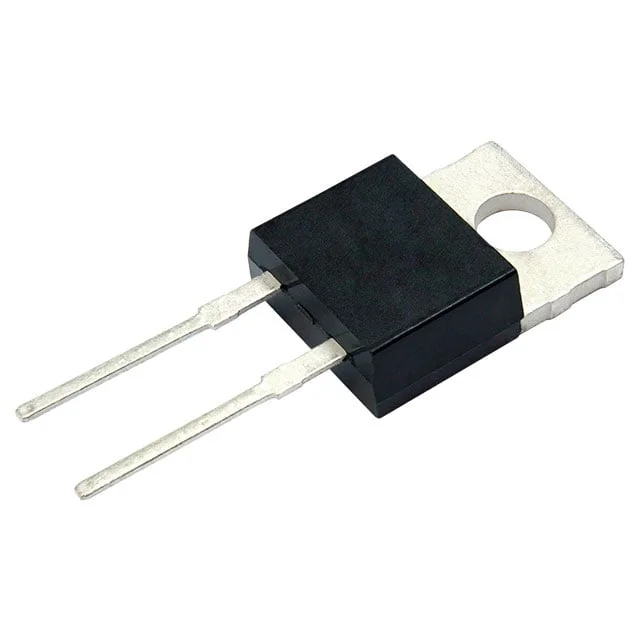

VS-E5TH3006-M3
30A, 600V, "H" SERIES FRED PT IN
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-E5TH3006
VS-E5TH3006-M3 Hakkında
VS-E5TH3006-M3, Vishay tarafından üretilen 30A 600V H serisi FRED (Fast Recovery Epitaxial Diode) doğrultucu diyottur. To-220-2 paketinde sunulan bu bileşen, yüksek akım uygulamalarında hızlı anahtarlama performansı sağlamak için tasarlanmıştır. 46 ns reverse recovery time (trr) ve 1.6V forward voltage @ 30A özellikleriyle, anahtarlama güç kaynakları, invertörler ve DC/DC dönüştürücüler gibi uygulamalarda kullanılır. -55°C ile 175°C arasında çalışabilen bileşen, 20 µA @ 600V reverse leakage akımı ile düşük kaçak özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 20 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 46 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
