Diyotlar - Doğrultucular - Tekil

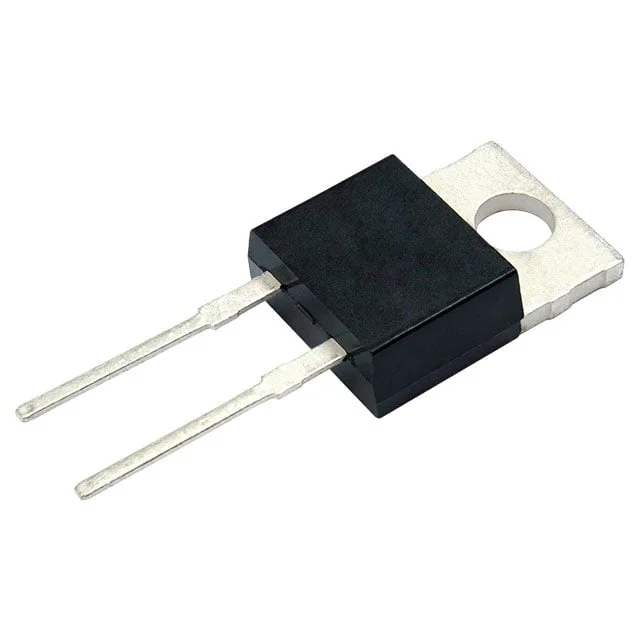

VS-E5TH1512-M3
15A, 1200V, "H" SERIES FRED PT I
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-E5TH1512
VS-E5TH1512-M3 Hakkında
VS-E5TH1512-M3, Vishay tarafından üretilen 15A, 1200V Fast Recovery Epitaxial Diode (FRED) doğrultma diyotudur. TO-220-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultma işlevi görmektedir. 95 ns reverse recovery time ile hızlı anahtarlama karakteristiğine sahiptir. Maximum forward voltajı 2.5V @ 15A'dir. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ile endüstriyel ve ticari uygulamalarda kullanılır. Güç kaynakları, invertörler, UPS sistemleri ve DC-DC dönüştürücülerde yaygın olarak tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 50 µA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 95 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
