Diyotlar - Doğrultucular - Tekil
VS-E5TH1506-M3
15A, 600V, "H" SERIES FRED PT IN
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-E5TH1506
VS-E5TH1506-M3 Hakkında

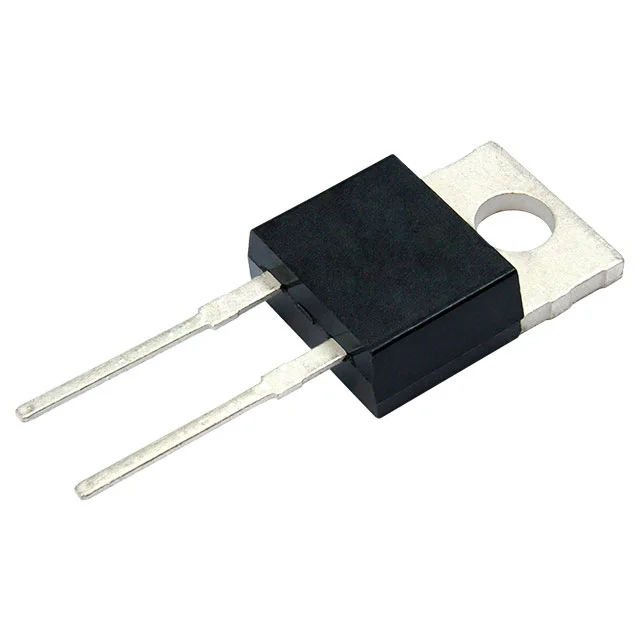

Vishay tarafından üretilen VS-E5TH1506-M3, 15A ortalama doğrultulmuş akım ve 600V ters gerilim değerleriyle çalışabilen bir fast recovery diyotudur. TO-220-2 paketinde sunulan bu bileşen, 38 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılmaya uygundur. -55°C ile 175°C arasında işletme sıcaklığında çalışabilen komponent, güç kaynakları, invertörler ve UPS sistemleri gibi doğrultma devrelerinde yaygın olarak tercih edilmektedir. 1.6V'luk maksimum ileri gerilim düşüşü ile verimli çalışma sağlar. Through hole montajı sayesinde geleneksel PCB tasarımlarına kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-220-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 38 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AC |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
