Diyotlar - Doğrultucular - Tekil

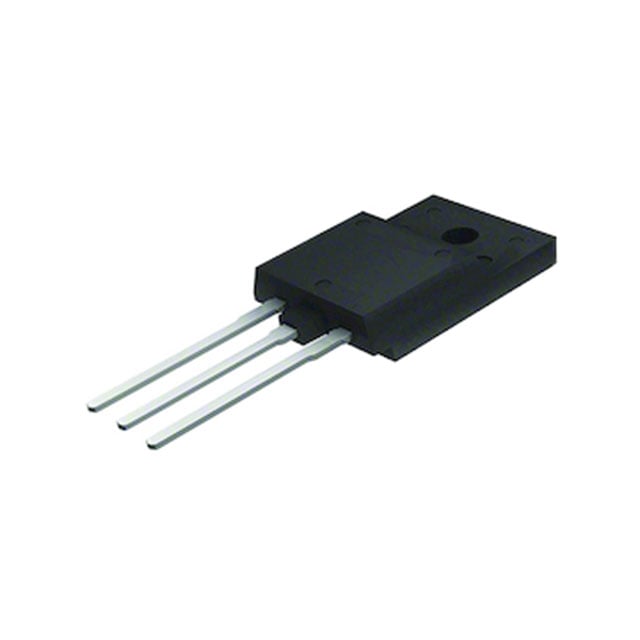

VS-AZH3106FP-M3
DIODE GEN PURP 600V 30A TO3PF
- Üretici
- Vishay
- Paket/Kılıf
- SC-94
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-AZH3106FP
VS-AZH3106FP-M3 Hakkında
VS-AZH3106FP-M3, Vishay tarafından üretilen genel amaçlı rectifier diyotdur. 600V ters gerilim ve 30A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery diyot olarak sınıflandırılır ve 90ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. TO-3PF paketinde sunulan bu bileşen, güç kaynakları, invertörler, motorlar ve endüstriyel doğrultma devrelerinde yaygın olarak uygulanır. -55°C ile 175°C arasında güvenli çalışan diyot, 2.15V maksimum forward voltaj düşüşü ve 10µA reverse leakage akımı karakteristiklerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 19pF @ 600V, 1MHz |
| Current - Average Rectified (Io) | 30A (DC) |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | SC-94 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-3PF |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.15 V @ 30 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
