Diyotlar - Doğrultucular - Tekil

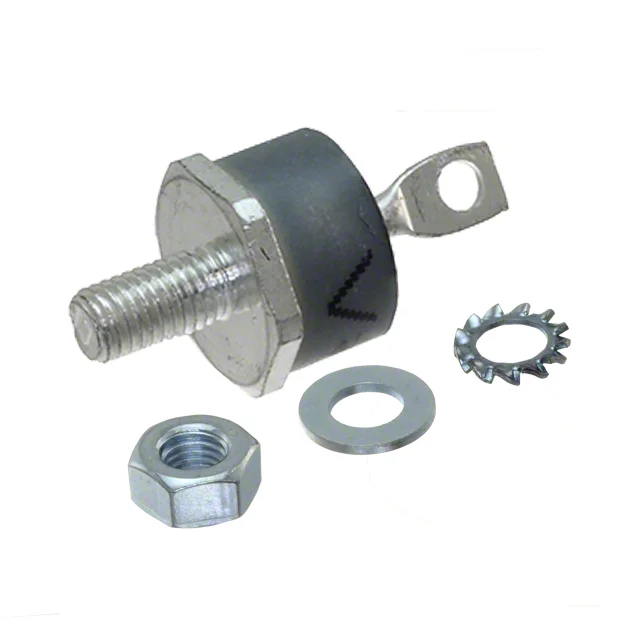

VS-80PFR80
DIODE GEN PURP 800V 80A DO203AB
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-80PFR80
VS-80PFR80 Hakkında
VS-80PFR80, Vishay tarafından üretilen 800V 80A kapasiteli genel amaçlı doğrultma diyotudur. DO-203AB (DO-5) stud mount paketinde sunulan bu bileşen, 1.4V forward voltajı (220A'da) ve standart recovery karakteristiği (>500ns) ile güç kaynakları, invertörler ve AC/DC dönüştürücü uygulamalarında kullanılır. -55°C ile 180°C arasında stabil çalışan bu diyot, yüksek akım uygulamalarında verimli doğrultma sağlar ve güç elektronikleri devrelerinde temel bileşen olarak görev yapar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 80A |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AB (DO-5) |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 220 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
