Diyotlar - Doğrultucular - Tekil

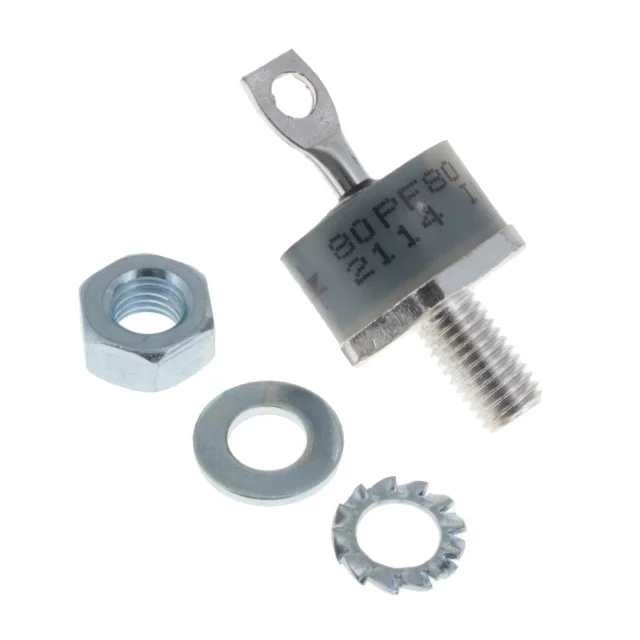

VS-80PF80
DIODE GEN PURP 800V 80A DO203AB
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-80PF80
VS-80PF80 Hakkında
VS-80PF80, Vishay tarafından üretilen 800V 80A kapasiteli genel amaçlı doğrultma diyotudur. DO-203AB (DO-5) paketinde shasiye veya stud montajı için tasarlanmıştır. -55°C ile 180°C arasında çalışabilen bu diyot, 220A'de maksimum 1.4V ileri gerilimi ile karakterizedir. 500ns üstü iyileştirme zamanına sahip standart hızlı diyot olup, yüksek akım uygulamalarında, güç kaynakları, inverterler ve endüstriyel doğrultma devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 80A |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AB (DO-5) |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 220 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
