Diyotlar - Doğrultucular - Tekil

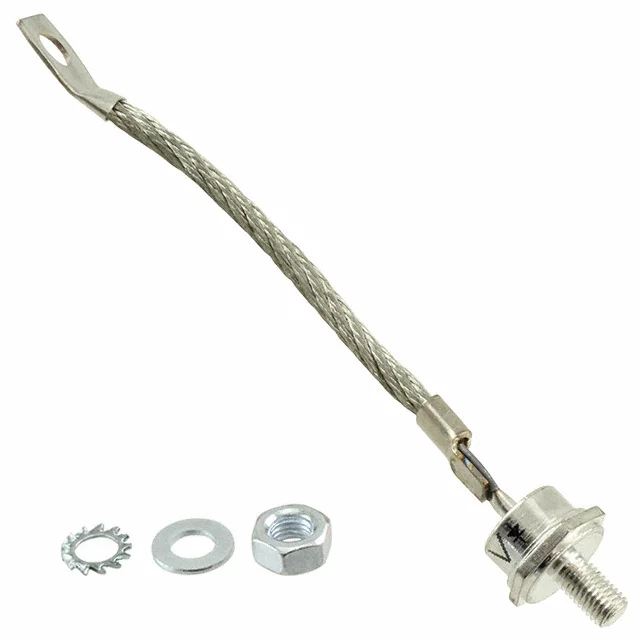

VS-71HF40
DIODE GEN PURP 400V 70A DO203AB
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-71HF40
VS-71HF40 Hakkında
VS-71HF40, Vishay tarafından üretilen genel amaçlı doğrultucu diyottur. 70A ortalama doğrultulmuş akım kapasitesine ve 400V maksimum ters gerilim değerine sahiptir. DO-203AB (DO-5) kasa tipi ile şasi ve stud montaj uygulamalarında kullanılır. -65°C ile 180°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 1.35V maksimum ileri gerilimi (220A'da) ile güç kaynakları, kaynak cihazları ve endüstriyel doğrultma uygulamalarında tercih edilir. Standard hızda iyileşme karakteristiğine (>500ns) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 70A |
| Current - Reverse Leakage @ Vr | 15 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 180°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AB (DO-5) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 220 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
