Diyotlar - Doğrultucular - Tekil

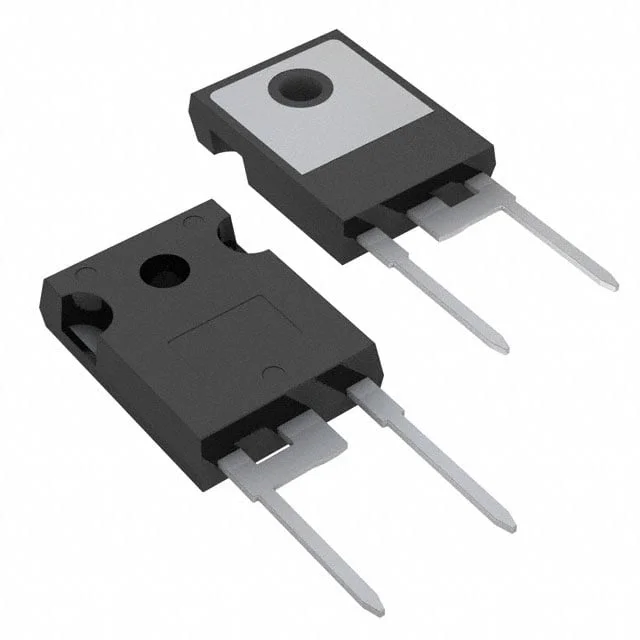

VS-60EPU04HN3
DIODE GEN PURP 400V 60A TO247AC
- Üretici
- Vishay
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-60EPU04HN3
VS-60EPU04HN3 Hakkında
VS-60EPU04HN3, Vishay tarafından üretilen 400V 60A kapasiteli standart doğrultucu diyottur. TO-247-3 paketinde sunulan bu bileşen, yüksek akım uygulamalarında kullanılan güç diyodu olarak tasarlanmıştır. 85 ns reverse recovery time ile fast recovery diyot kategorisinde yer almaktadır. İleri gerilim düşümü 60A'de 1.25V olup, ters kaçak akımı 400V'da maksimum 50µA'dir. -55°C ile +175°C arasındaki çalışma sıcaklık aralığına sahip olan bileşen, through-hole montajı destekler. Endüstriyel güç uygulamaları, inverter devreleri ve doğrultma sistemlerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 60A |
| Current - Reverse Leakage @ Vr | 50 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 85 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AC |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
