Diyotlar - Köprü Doğrultucular

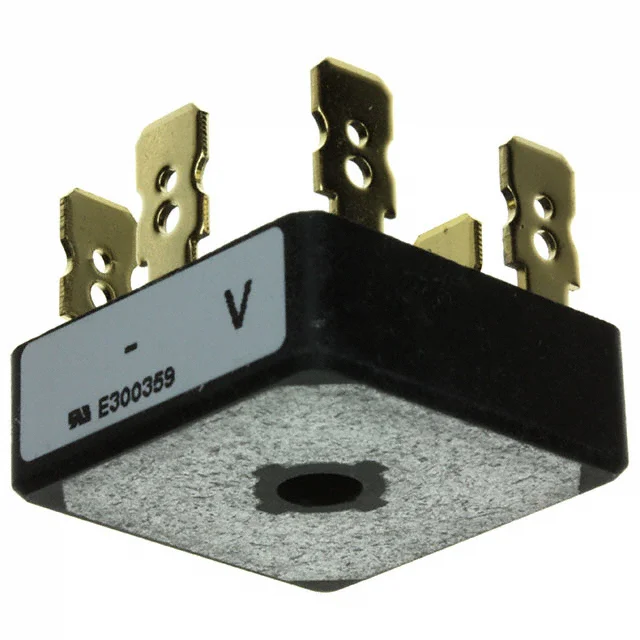

VS-36MT10
BRIDGE RECT 3PHASE 100V 35A D-63
- Üretici
- Vishay
- Paket/Kılıf
- 5-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-36MT10
VS-36MT10 Hakkında
VS-36MT10, Vishay tarafından üretilen, üç fazlı yapıda bir bridge rectifier bileşenidir. 100 V peak reverse voltage ve 35 A average rectified current değerine sahiptir. Standart teknoloji ile üretilen bu parça, AC girişin doğrultularak DC hatta dönüştürülmesi gereken güç elektroniği devrelerinde kullanılır. D-63 package yapısında ve QC terminal bağlantı tipindedir. Endüstriyel güç kaynakları, motor sürücü giriş katları, üç fazlı doğrultma devreleri, akü şarj sistemleri ve çeşitli güç dönüşüm uygulamalarında yer alabilir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C aralığındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Three Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 5-Square, D-63 |
| Part Status | Active |
| Supplier Device Package | D-63 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
