Diyotlar - Köprü Doğrultucular

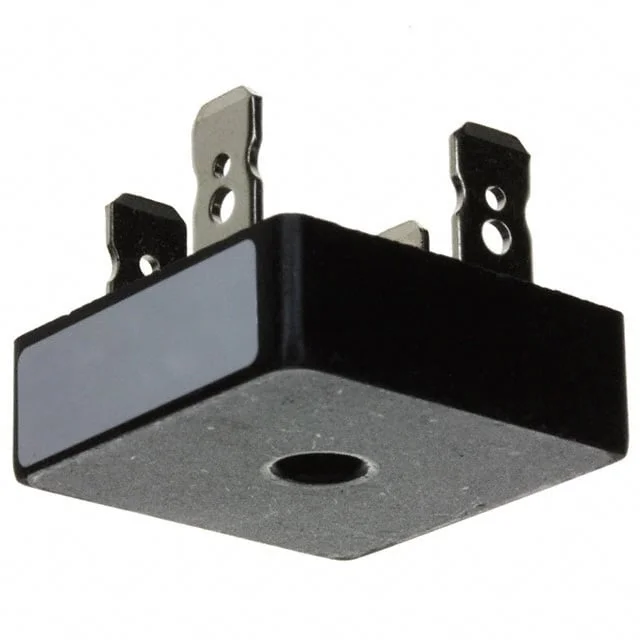

VS-36MB40A
BRIDGE RECT 1PHASE 400V 35A D-34
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-36MB40A
VS-36MB40A Hakkında
VS-36MB40A, Vishay tarafından üretilen, 1 faz AC girişin DC çıkışa çevrilmesi için kullanılan bir köprü doğrultucudur. 400 V peak reverse voltage ve 35 A average rectified current değerine sahiptir. Standart teknoloji ile üretilmiş olup D-34 paket yapısında ve QC Terminal montaj tipindedir. Çalışma sıcaklığı -55°C ile 150°C (TJ) aralığındadır.
Bu komponent, güç kaynakları, endüstriyel doğrultma devreleri, akü şarj devreleri, motor sürücü giriş katları ve çeşitli AC-DC dönüştürme uygulamalarında kullanılabilir. Tek fazlı doğrultma gereken sistemlerde, dört diyotlu köprü yapısını tek gövdede sunarak devre tasarımını sadeleştirmeye yardımcı olur. Reverse leakage değeri 10 µA @ 400 V olarak belirtilmiştir.
Bu komponent, güç kaynakları, endüstriyel doğrultma devreleri, akü şarj devreleri, motor sürücü giriş katları ve çeşitli AC-DC dönüştürme uygulamalarında kullanılabilir. Tek fazlı doğrultma gereken sistemlerde, dört diyotlu köprü yapısını tek gövdede sunarak devre tasarımını sadeleştirmeye yardımcı olur. Reverse leakage değeri 10 µA @ 400 V olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 400 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, D-34 |
| Part Status | Active |
| Supplier Device Package | D-34 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 400 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
