Diyotlar - Köprü Doğrultucular

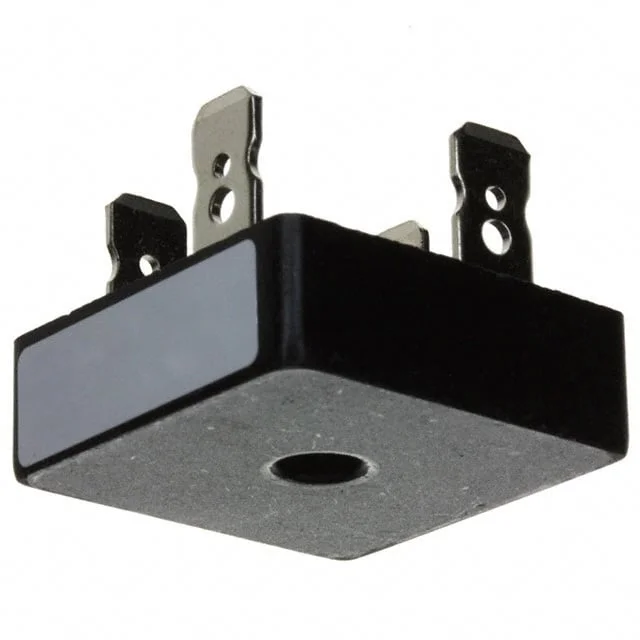

VS-36MB20A
BRIDGE RECT 1PHASE 200V 35A D-34
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-36MB20A
VS-36MB20A Hakkında
VS-36MB20A, Vishay tarafından üretilen, tek fazlı AC girişin DC çıkışa dönüştürülmesi için kullanılan bir köprü doğrultucudur. 200 V peak reverse voltage ve 35 A average rectified current değerine sahiptir. Standart teknoloji ile üretilmiş olup D-34 package yapısında ve QC Terminal montaj tipindedir. Ters kaçak akımı 200 V seviyesinde 10 µA olarak belirtilmiştir.
Bu komponent, güç kaynakları, endüstriyel doğrultma devreleri, motor sürücü giriş katları, batarya şarj devreleri, kaynak ekipmanları ve çeşitli AC-DC dönüşüm uygulamalarında kullanılabilir. -55°C ile 150°C junction temperature aralığında çalışacak şekilde tanımlanmıştır. Tek faz köprü doğrultucu yapısı sayesinde dört diyotlu klasik doğrultma topolojisini tek bir gövdede sunar ve devre tasarımında bağlantı düzenini sadeleştirir.
Bu komponent, güç kaynakları, endüstriyel doğrultma devreleri, motor sürücü giriş katları, batarya şarj devreleri, kaynak ekipmanları ve çeşitli AC-DC dönüşüm uygulamalarında kullanılabilir. -55°C ile 150°C junction temperature aralığında çalışacak şekilde tanımlanmıştır. Tek faz köprü doğrultucu yapısı sayesinde dört diyotlu klasik doğrultma topolojisini tek bir gövdede sunar ve devre tasarımında bağlantı düzenini sadeleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 200 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, D-34 |
| Part Status | Active |
| Supplier Device Package | D-34 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
