Diyotlar - Köprü Doğrultucular

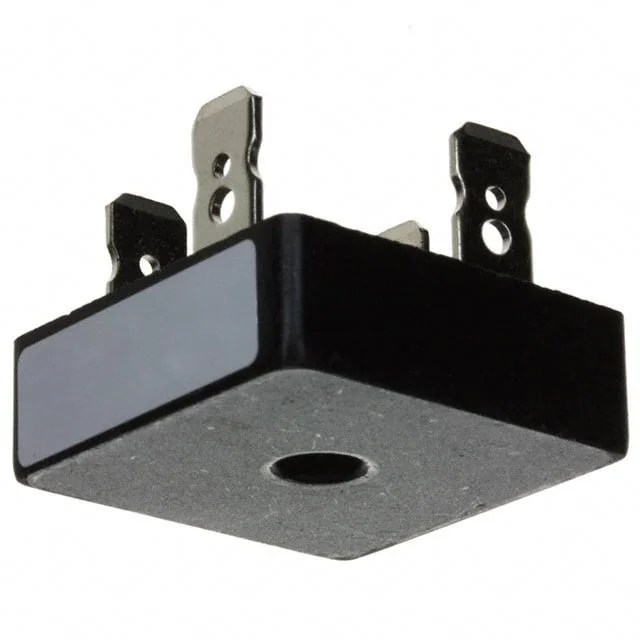

VS-36MB120A
BRIDGE RECT 1P 1.2KV 35A D-34
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-36MB120A
VS-36MB120A Hakkında
VS-36MB120A, Vishay üreticisine ait tek fazlı köprü doğrultucu (bridge rectifier) diyottur. AC gerilimi DC gerilime dönüştürmek için kullanılır ve güç kaynakları, endüstriyel besleme devreleri, motor sürücüleri ve genel doğrultma uygulamalarında yer alır. 35 A ortalama doğrultulmuş akım ve 1.2 kV peak reverse voltage değeri ile, uygun tasarımlarda yüksek gerilimli doğrultma katlarında kullanılabilir. QC Terminal montaj yapısı ve D-34 paket yapısı ile sistem entegrasyonuna uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 1200 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, D-34 |
| Part Status | Active |
| Supplier Device Package | D-34 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 1.2 kV |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
