Diyotlar - Köprü Doğrultucular

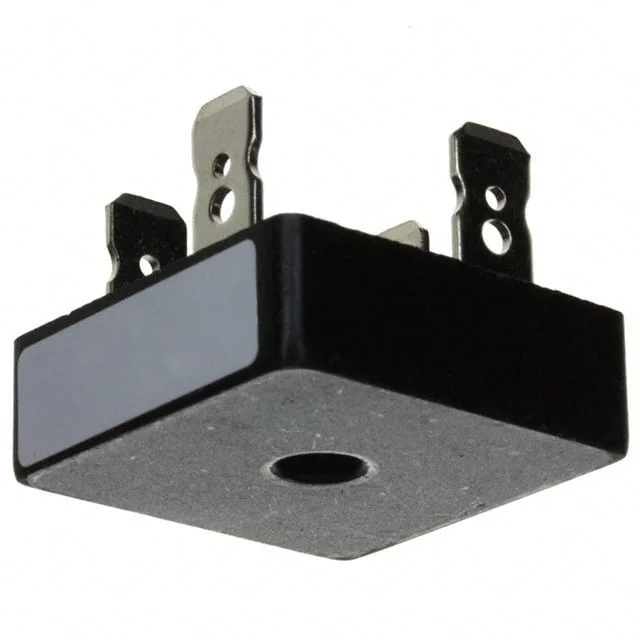

VS-26MB20A
BRIDGE RECT 1PHASE 200V 25A D-34
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-26MB20
VS-26MB20A Hakkında
VS-26MB20A, Vishay tarafından üretilen, tek faz AC girişin DC çıkışa dönüştürülmesi için kullanılan bir köprü doğrultucudur. 200 V peak reverse gerilim ve 25 A average rectified current değerine sahiptir. Standart teknoloji ile üretilmiş olup D-34 package yapısında ve QC Terminal bağlantı tipindedir. -55°C ile 150°C junction temperature aralığında çalışabilir.
Bu komponent, güç kaynakları, endüstriyel kontrol kartları, doğrultma katları, motor sürücü girişleri, batarya şarj devreleri ve çeşitli AC-DC dönüşüm uygulamalarında kullanılabilir. Reverse leakage değeri 200 V altında 10 µA olarak belirtilmiştir. Mekanik yapısı ve terminal tipi nedeniyle uygun montaj düzeni bulunan güç devrelerinde değerlendirilir.
Bu komponent, güç kaynakları, endüstriyel kontrol kartları, doğrultma katları, motor sürücü girişleri, batarya şarj devreleri ve çeşitli AC-DC dönüşüm uygulamalarında kullanılabilir. Reverse leakage değeri 200 V altında 10 µA olarak belirtilmiştir. Mekanik yapısı ve terminal tipi nedeniyle uygun montaj düzeni bulunan güç devrelerinde değerlendirilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 200 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, D-34 |
| Part Status | Active |
| Supplier Device Package | D-34 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 200 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
