Diyotlar - Köprü Doğrultucular

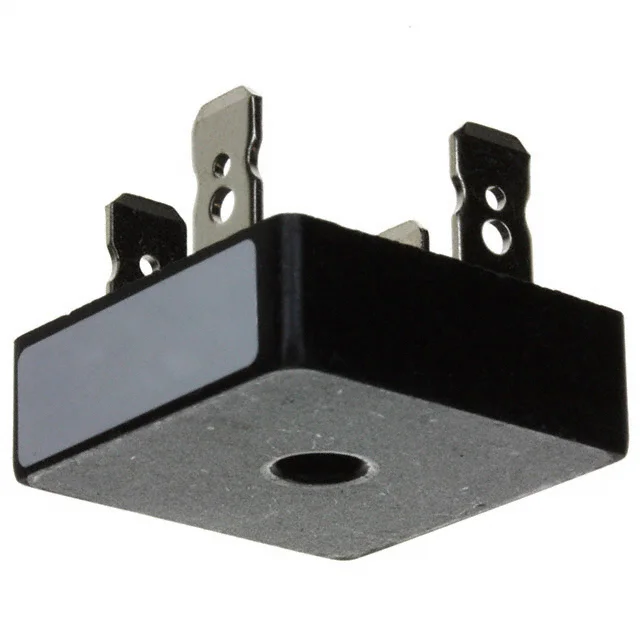

VS-26MB05A
BRIDGE RECT 1PHASE 50V 25A D-34
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- VS-26MB05
VS-26MB05A Hakkında
VS-26MB05A, Vishay tarafından üretilen, tek faz AC girişin DC çıkışa çevrilmesi için kullanılan bir köprü doğrultucudur. 50 V peak reverse voltage ve 25 A average rectified current değerine sahiptir. Standart teknoloji ile üretilmiş olup D-34 paket yapısında ve QC terminal bağlantı tipindedir. Çalışma jonksiyon sıcaklığı aralığı -40°C ile 150°C arasındadır. Güç kaynakları, doğrultma katları, endüstriyel ekipmanlar, batarya şarj devreleri ve çeşitli AC-DC dönüşüm uygulamalarında kullanılabilir. Reverse leakage değeri 50 V altında 10 µA olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | 4-Square, D-34 |
| Part Status | Active |
| Supplier Device Package | D-34 |
| Technology | Standard |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
