Diyotlar - Doğrultucular - Tekil
VS-25FR60
DIODE GEN PURP 600V 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25FR60
VS-25FR60 Hakkında

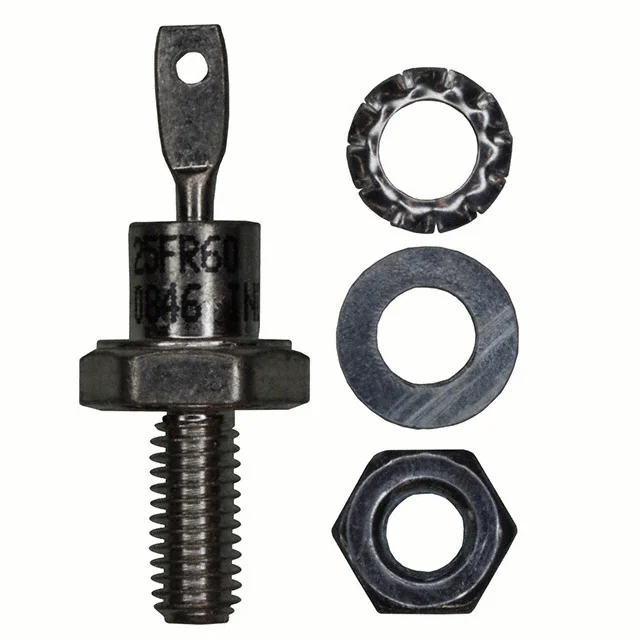

VS-25FR60, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters gerilim ve 25A ortalama doğrultulmuş akım kapasitesine sahiptir. Standard recovery karakteristiğine (>500ns) sahip olan bu diyot, DO-203AA (DO-4) kasa tipinde chassis ve stud mount konfigürasyonunda sunulmaktadır. Maksimum 1.3V ileri gerilime sahip olan bu komponent, -65°C ile 175°C arasında çalışma sıcaklığında kullanılabilir. Endüstriyel güç kaynakları, motor kontrol devreleri ve ağır akım uygulamalarında doğrultma işlevi görmek üzere tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
