Diyotlar - Doğrultucular - Tekil

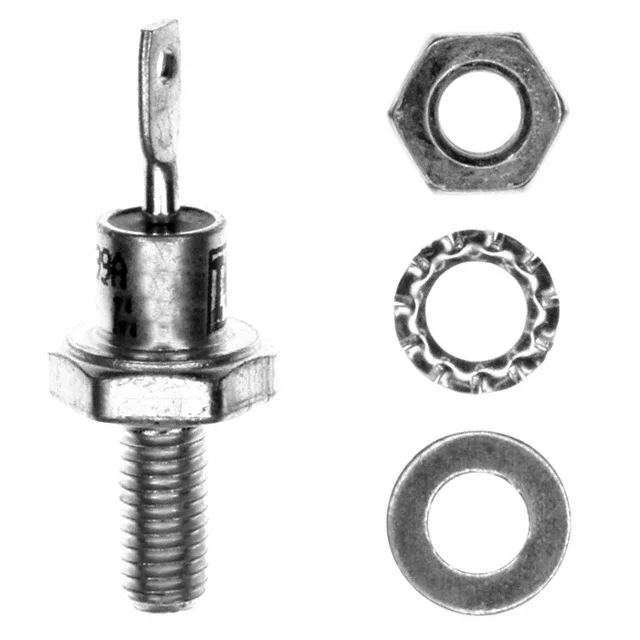

VS-25FR40
DIODE GEN PURP 400V 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25FR40
VS-25FR40 Hakkında
VS-25FR40, Vishay tarafından üretilen genel amaçlı bir doğrultma diyotudur. 400V reverse voltage ve 25A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketinde sunulan bu bileşen, chassis montajı için uygun tasarlanmıştır. -65°C ile 175°C arasında çalışan bu diyot, standart recovery hızında (>500ns) işlem görmektedir. 1.3V maksimum ileri gerilim düşüşü ve 12mA reverse leakage akımı ile elektriksel özellikleri belirlenmiştir. Güç kaynakları, invertörler ve AC/DC dönüştürücüler gibi uygulamalarda yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 400 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
