Diyotlar - Doğrultucular - Tekil

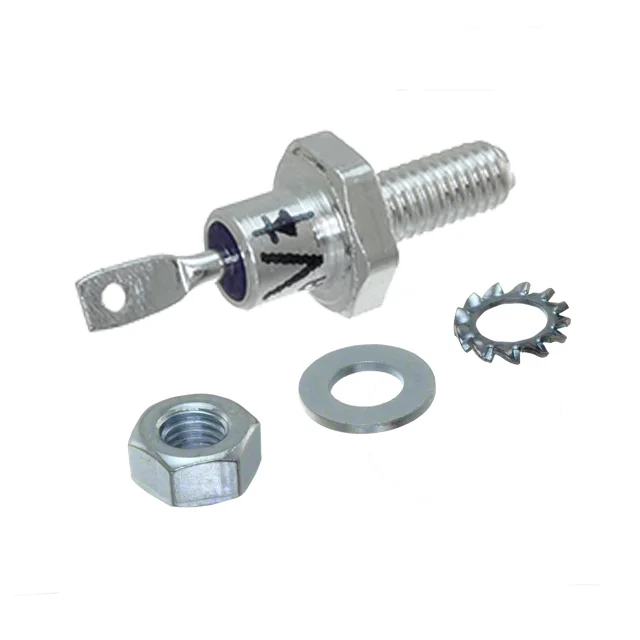

VS-25FR120M
DIODE GEN PURP 1.2KV 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25FR120M
VS-25FR120M Hakkında
VS-25FR120M, Vishay tarafından üretilen 1.2kV 25A rated doğrultma diyodudur. Standard recovery özelliğine sahip bu bileşen, 25A ortalama doğrultulmuş akım kapasitesine ve 1.3V maksimum forward voltajına sahiptir. DO-203AA (DO-4) stud mount paketinde sunulan bu diyot, -65°C ile 175°C arasında çalışabilmektedir. Yüksek voltaj uygulamalarında, endüstriyel güç kaynakları, motor kontrol devreleri ve ağır yüklü doğrultma uygulamalarında tercih edilir. Chassis mount tipi tasarımı, soğutma ve mekanik stabilite gerektiren sistemlerde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
