Diyotlar - Doğrultucular - Tekil
VS-25FR120
DIODE GEN PURP 1.2KV 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25FR120
VS-25FR120 Hakkında

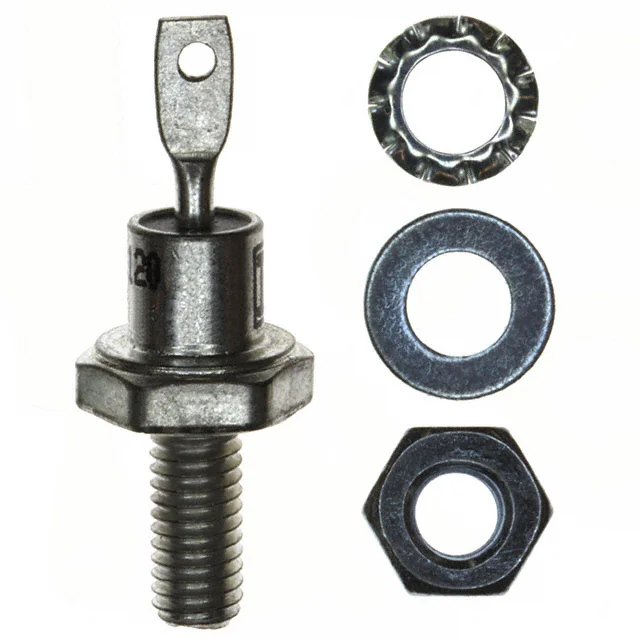

VS-25FR120, Vishay tarafından üretilen genel amaçlı silikon doğrultucu diyottur. 1200V ters voltaj ve 25A ortalama doğrultulmuş akım kapasitesine sahip bu standart kurtarma hızlı diyot, yüksek voltaj güç kaynağı uygulamalarında, AC-DC dönüştürücülerde ve enerji yönetimi sistemlerinde kullanılır. DO-203AA (DO-4) stud montaj paketiyle sağlanan bileşen, -65°C ile 175°C arasında güvenilir çalışma sunmaktadır. 1.3V maksimum forward voltaj ve 12mA reverse leakage karakteristiğiyle endüstriyel ve profesyonel elektronik sistemlerde yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
