Diyotlar - Doğrultucular - Tekil

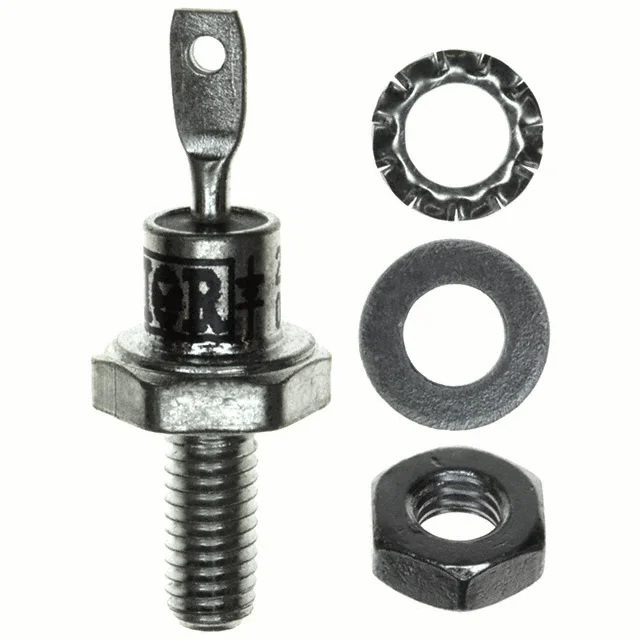

VS-25F60
DIODE GEN PURP 600V 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25F60
VS-25F60 Hakkında
VS-25F60, Vishay tarafından üretilen standart doğrultucu diyottur. 25A ortalama doğrultulmuş akım kapasitesi ve 600V maksimum reverse voltajı ile güç uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketi ile yüksek akım uygulamaları için chassis montajına uygundur. 1.3V maksimum forward voltajı (78A'de) ve -65°C ile 175°C arasında geniş çalışma sıcaklığı aralığında çalışır. Standart recovery karakteristiğine sahip (>500ns) bu diyot, endüstriyel psi kaynakları, motor kontrolü ve güç düzenleme devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
