Diyotlar - Doğrultucular - Tekil

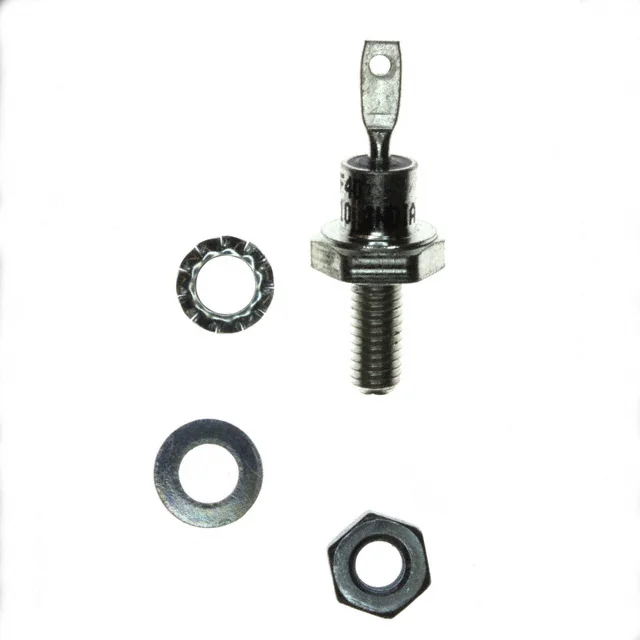

VS-25F40
DIODE GEN PURP 400V 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25F40
VS-25F40 Hakkında
VS-25F40, Vishay tarafından üretilen genel amaçlı doğrultucu diyottur. 25A ortalama doğrultma akımı ve 400V maksimum ters gerilim ile güç kaynakları, invertörler ve endüstriyel doğrultma uygulamalarında kullanılır. DO-203AA (DO-4) kasa tipinde chassis ve stud montaj seçenekleriyle sunulan bu bileşen, -65°C ile 175°C çalışma sıcaklık aralığında çalışabilir. Standard recovery karakteristiği ve 1.3V maksimum forward voltage ile AC-DC dönüşüm devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
