Diyotlar - Doğrultucular - Tekil

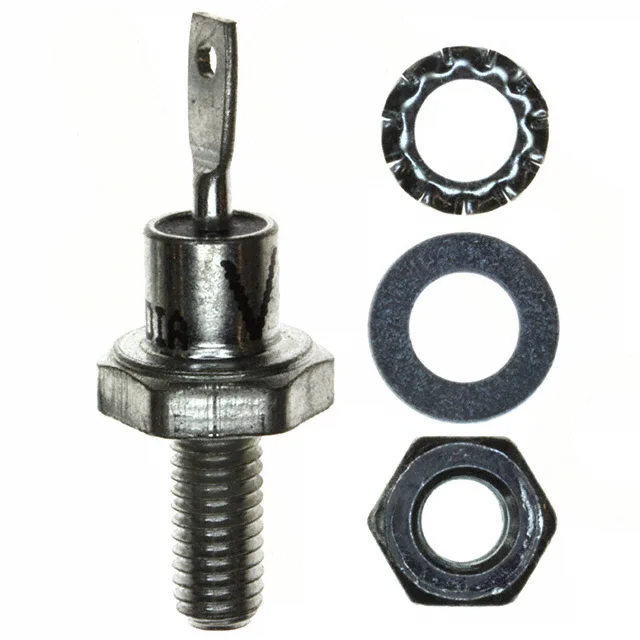

VS-25F20
DIODE GEN PURP 200V 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25F20
VS-25F20 Hakkında
VS-25F20, Vishay tarafından üretilen standart doğrultma diyotudur. 25A ortalama doğrultulmuş akım kapasitesine ve 200V ters yöne dirençle çalışan bu komponent, yüksek güçlü doğrultma uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketinde sunulan diyot, şasi montajı gerektiren endüstriyel ve güç kaynağı tasarımlarında yaygın olarak tercih edilir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Standart recovery karakteristiğiyle (>500ns) güç düzeltme, enerji dönüşümü ve koruma devreleri gibi uygulamalarda kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
