Diyotlar - Doğrultucular - Tekil
VS-25F120
DIODE GEN PURP 1.2KV 25A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-25F120
VS-25F120 Hakkında

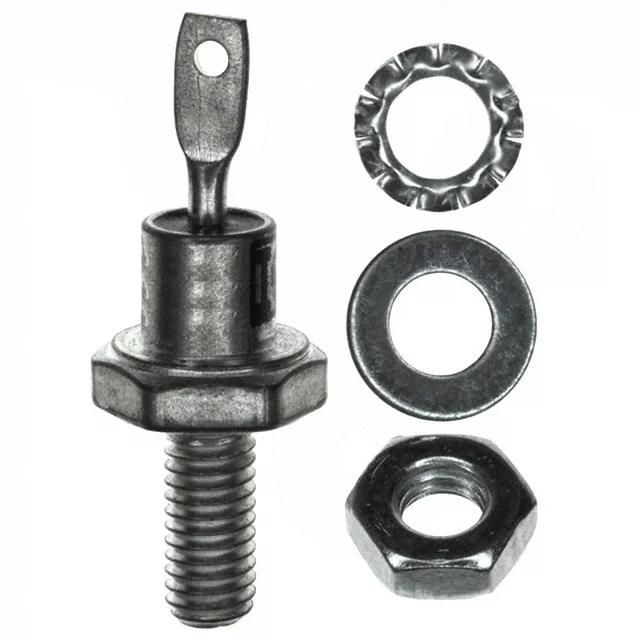

VS-25F120, Vishay tarafından üretilen genel amaçlı silikon doğrultucu diyottur. 1200V ters gerilim ve 25A ortalama doğrultulmuş akım kapasitesine sahip bu standart kurtarma hızlı diyot, DO-203AA (DO-4) stud mount paketinde sunulmaktadır. -65°C ile 175°C çalışma sıcaklığı aralığında kullanılabilir. 1.3V (78A'de) ileri gerilim karakteristiğine ve 1200V'ta 12mA ters kaçak akımına sahiptir. Endüstriyel güç kaynakları, konvertörler, invertörler ve yüksek akımlu doğrultma uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 78 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
