Diyotlar - Doğrultucular - Tekil

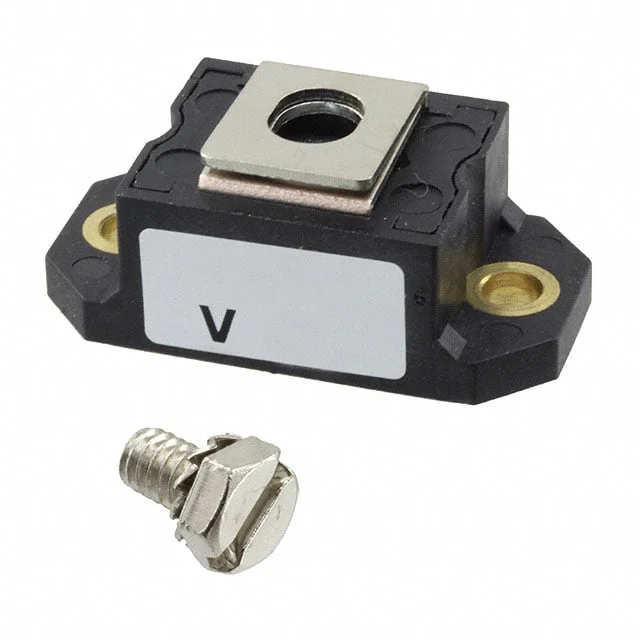

VS-249NQ150PBF
DIODE SCHOTTKY 150V 240A HALFPAK
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-249NQ150
VS-249NQ150PBF Hakkında
VS-249NQ150PBF, Vishay tarafından üretilen 150V 240A kapasiteli Schottky doğrultucu diyotudur. D-67 HALF-PAK kasa tipinde chassis mount tasarımı ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 1.21V forward voltage düşüşü ile verimli güç dönüşümü sağlar. Fast recovery karakteristiği (500ns altında) ile anahtarlama kayıplarını minimize eder. -55°C ile 175°C arasında güvenilir çalışma sunar. Güç kaynakları, konvertörler, invertörler ve ağır akım doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 6000pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 6 mA @ 150 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | D-67 HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 1.21 V @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
