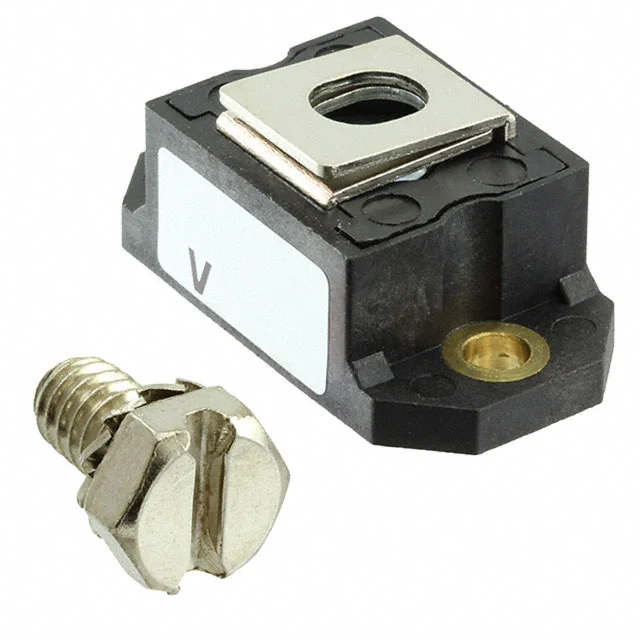

VS-243NQ100PBF
DIODE SCHOTTKY 100V 240A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-243NQ100
VS-243NQ100PBF Hakkında
Vishay tarafından üretilen VS-243NQ100PBF, 100V ters gerilim ve 240A ortalama doğrultma akımı kapasitesine sahip bir Schottky diyotudur. D-67 Half-Pak kasa türü ile chassis mount uygulamalarında kullanılmak üzere tasarlanmıştır. 950mV forward voltaj düşümü ile verimli doğrultma işlemi gerçekleştiren bu bileşen, anahtarlama güç kaynakları, AC/DC konvertörleri ve yüksek akım doğrultma uygulamalarında yaygın olarak tercih edilir. Fast recovery özelliği sayesinde 500ns'den daha hızlı komutasyon sağlar. -55°C ile 175°C arasında çalışma sıcaklık aralığında güvenilir performans sunar. 1MHz'de 5500pF kapasitans değeri, yüksek frekanslı devrelerde etkin filtreleme imkanı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5500pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 240A |
| Current - Reverse Leakage @ Vr | 6 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | D-67 HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 240 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
