Diyotlar - Doğrultucular - Tekil

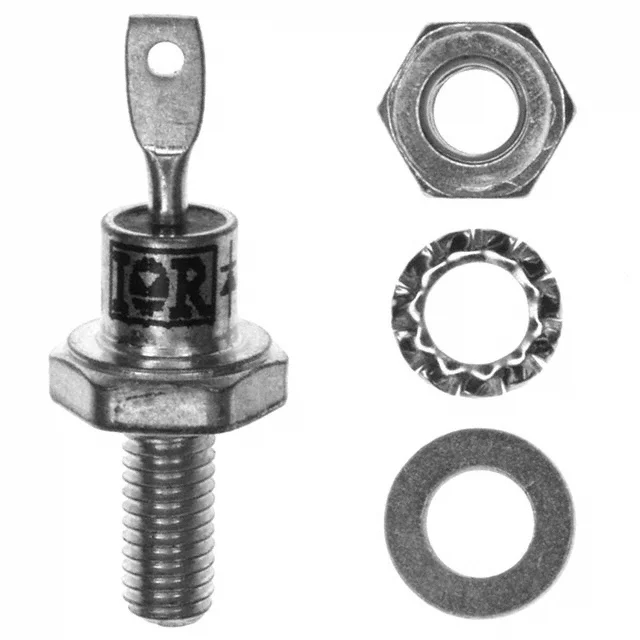

VS-1N1206RA
DIODE GEN PURP 600V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-1N1206RA
VS-1N1206RA Hakkında
VS-1N1206RA, Vishay tarafından üretilen 600V 12A kapasiteli genel amaçlı doğrultma diyotudur. DO-203AA (stud mount) paketinde sunulan bu diyot, şasiye montaj gerektiren yüksek akım uygulamalarında kullanılır. 12A ortalama doğrultulmuş akım ile tasarlanmış olup, maksimum 1.35V forward voltaj düşümü gösterir. -65°C ile 200°C arasında çalışabilen bileşen, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel doğrultma devreleri gibi uygulamalarda yaygın olarak tercih edilir. Standard recovery hızı (>500ns) ve 600V reverse voltage rating ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 1 mA @ 600 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 12 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
