Diyotlar - Doğrultucular - Tekil

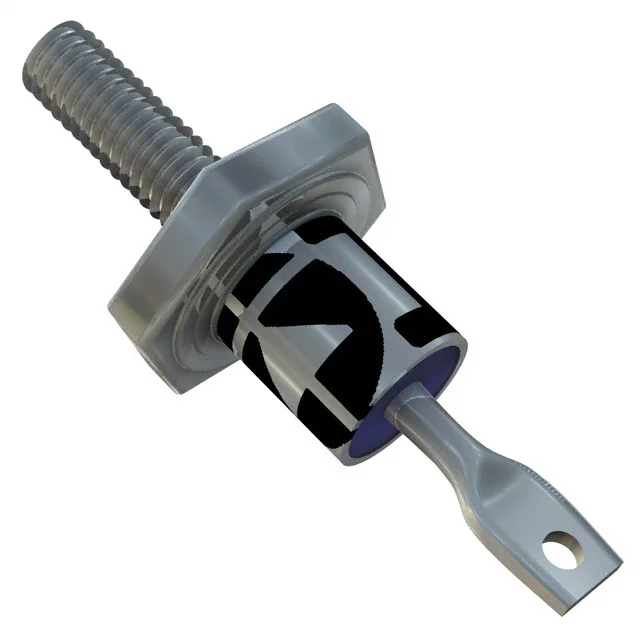

VS-16F20
DIODE GEN PURP 200V 16A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-16F20
VS-16F20 Hakkında
VS-16F20, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 16A ortalama doğrultulmuş akım ve 200V maksimum reverse voltaj ile tasarlanmıştır. DO-203AA (DO-4) stud mount paketinde sunulan bu diyot, güç kaynakları, AC/DC dönüştürücüler, konveyör sistemleri ve endüstriyel doğrultma uygulamalarında yaygın olarak kullanılmaktadır. -65°C ile 175°C arasında çalışabilen bileşen, 1.23V forward voltaj düşüşü (50A'de) ile verimli çalışır ve standart hızlı iyileşme karakteristiğine sahiptir. Chassis ve stud montaj seçenekleri ile yüksek akım uygulamalarına uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 16A |
| Current - Reverse Leakage @ Vr | 12 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.23 V @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
