Diyotlar - Doğrultucular - Tekil

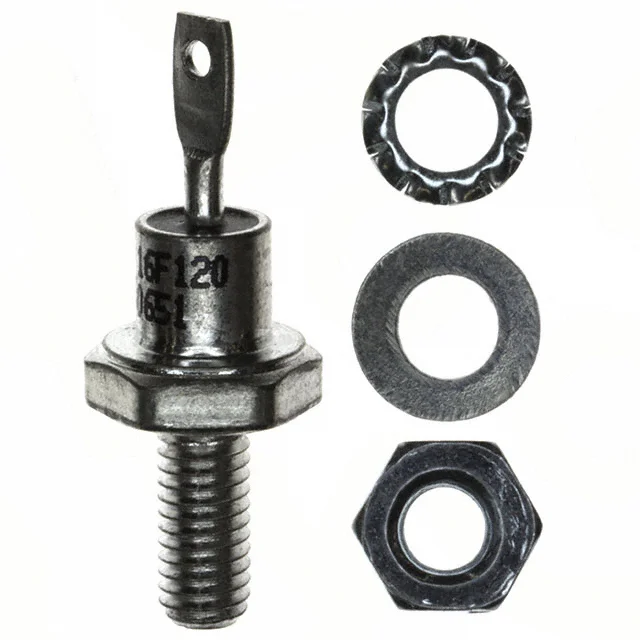

VS-16F120
DIODE GEN PURP 1.2KV 16A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-16F120
VS-16F120 Hakkında
VS-16F120, Vishay tarafından üretilen genel amaçlı doğrultucu diyottur. 1200V ters voltaj kapasitesi ve 16A ortalama doğrultulmuş akım özelliğine sahiptir. DO-203AA (DO-4) stud mount paketinde sunulan bu bileşen, -65°C ile 175°C arasındaki çalışma sıcaklığı aralığında güvenilir performans gösterir. Maksimum 1.23V forward voltaj düşüşü ile AC'den DC'ye dönüştürme uygulamalarında, güç kaynağı devrelerde, endüstriyel doğrulttucu sistemlerde ve yüksek güç anahtarlama uygulamalarında kullanılır. Standard recovery karakteristiği ve 12mA @ 1200V ters kaçak akımı spesifikasyonu ile endüstriyel ortamlarda uzun süreli güvenilir çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 16A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.23 V @ 50 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
