Diyotlar - Doğrultucular - Tekil

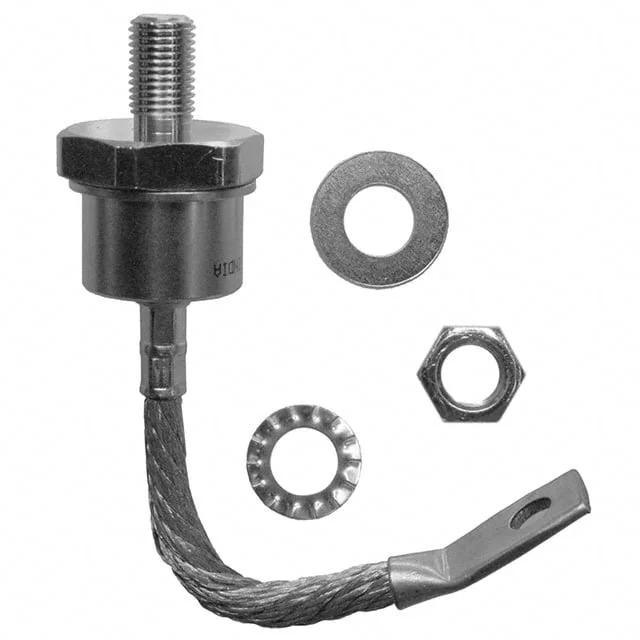

VS-150UR120D
DIODE GP 1200V 150A DO-8
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-150UR120D
VS-150UR120D Hakkında
VS-150UR120D, Vishay tarafından üretilen 1200V 150A kapasiteli bir doğrultma (rectifier) diyotudur. DO-8 (DO-205AA) stud mount paketinde gelen bu komponent, yüksek güç uygulamalarında AC sinyalini DC'ye dönüştürmek için kullanılır. -40°C ile 180°C arasında çalışabilen bu diyot, standart recovery hızına sahiptir ve maksimum 1.47V forward voltaj ile 600A akımda çalışır. Endüstriyel güç kaynakları, kaynak makineleri, motor kontrol devreleri ve ağır elektrik uygulamalarında yaygın olarak kullanılmaktadır. Yüksek akım kapasitesi ve 1200V reverse voltaj dayanımı, güç elektronik tasarımlarında güvenilir doğrultma işlevi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.47 V @ 600 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
