Diyotlar - Doğrultucular - Tekil

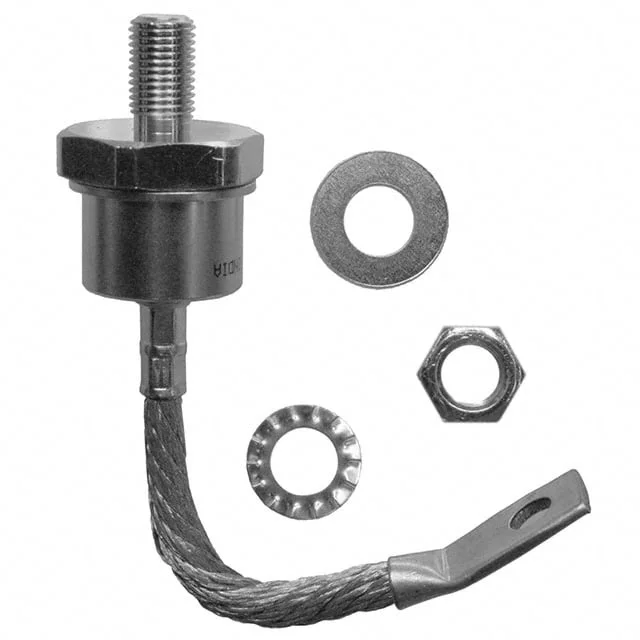

VS-150UR100D
DIODE GEN PURP 1KV 150A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-150UR100D
VS-150UR100D Hakkında
VS-150UR100D, Vishay tarafından üretilen 1000V ters gerilim dayanımına sahip 150A ortalama doğrultulmuş akım kapasiteli standart doğrultma diyotudur. DO-205AA (DO-8) stud montaj paketinde sunulan bu bileşen, 600A ileri akımda maksimum 1.47V ileri gerilime sahiptir. -40°C ile 180°C arasında çalışan jonksiyon sıcaklık aralığında güvenilir performans sunar. Reverse polarity tipi diyot olarak tasarlanmıştır ve 500ns'den fazla recovery time'ı ile standart hızlı anahtarlama uygulamalarında kullanılır. Yüksek akım doğrultma uygulamaları, endüstriyel güç kaynakları ve ağır yük devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1000 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.47 V @ 600 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
