Diyotlar - Doğrultucular - Tekil

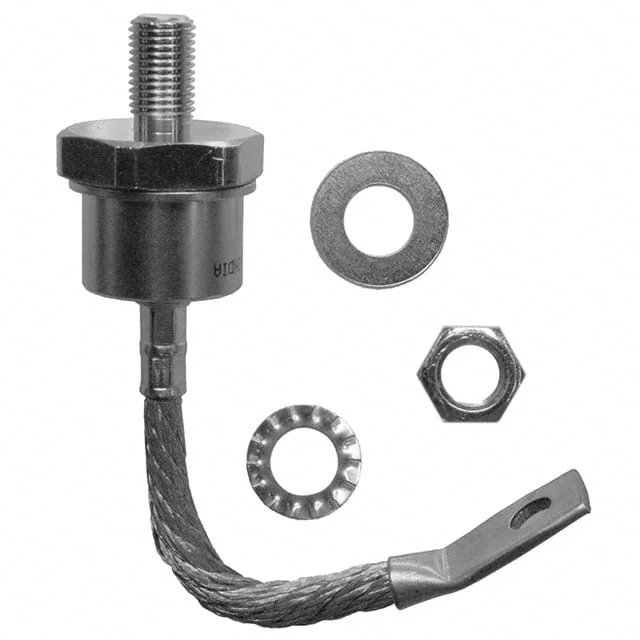

VS-150U120D
DIODE GEN PURP 1.2KV 150A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-150U120D
VS-150U120D Hakkında
VS-150U120D, Vishay tarafından üretilen 1200V 150A kapasiteli standart doğrultma diyotudur. DO-205AA (DO-8) stud mount paketinde sunulan bu bileşen, -40°C ile 180°C arasında çalışma sıcaklığına dayanıklıdır. Ortalama doğrultulmuş akım 150A olup, 600A iletiş akımında maksimum ileriye doğru gerilimi 1.47V'tur. Standard hızda iyileşme karakteristiği (>500ns, >200mA Io) ile tasarlanmıştır. Sanayi uygulamalarında, güç dönüştürme devrelerinde, UPS sistemlerinde ve yüksek akım gerektiren doğrultma uygulamalarında kullanılmaktadır. Stud montaj tipi, soğutma yüzeylerine direkt montaj imkanı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.47 V @ 600 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
