Diyotlar - Doğrultucular - Tekil

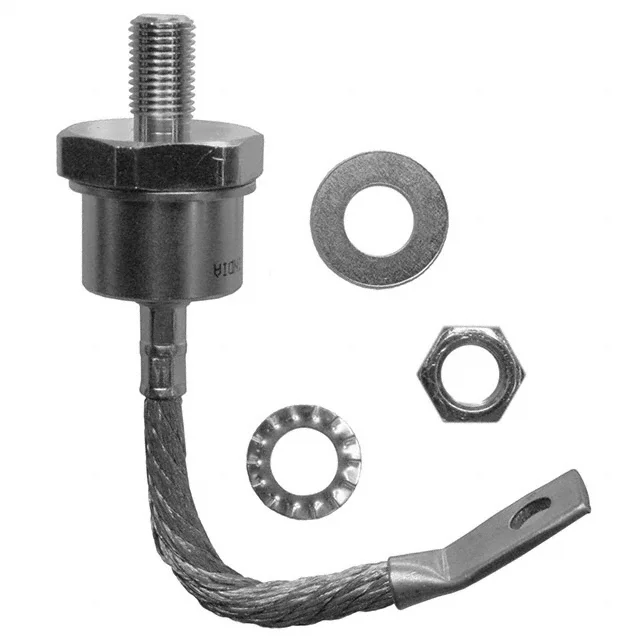

VS-150U100D
DIODE GEN PURP 1KV 150A DO205
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-150U100D
VS-150U100D Hakkında
VS-150U100D, Vishay tarafından üretilen 1000V 150A kapasiteli general purpose (genel amaçlı) doğrultma diyotudur. Standard recovery karakteristiğine sahip bu diyot, yüksek akım uygulamalarında AC'yi DC'ye dönüştürmek için kullanılır. Chassis ve stud mount seçenekleriyle endüstriyel güç kaynakları, şarj cihazları ve enerji dönüştürme uygulamalarında yaygın olarak tercih edilir. Maksimum forward voltajı 600A'de 1.47V olan VS-150U100D, -40°C ile +180°C arasında çalışabilen geniş sıcaklık aralığına ve düşük reverse leakage akımına (1000V'de 15mA) sahiptir. DO-205AA (DO-8) stud mount pakajında sunulan bu diyot, yüksek güçlü doğrultma devrelerinde güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 150A |
| Current - Reverse Leakage @ Vr | 15 mA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -40°C ~ 180°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.47 V @ 600 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
