Diyotlar - Doğrultucular - Tekil
VS-12FR20
DIODE GEN PURP 200V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12FR20
VS-12FR20 Hakkında

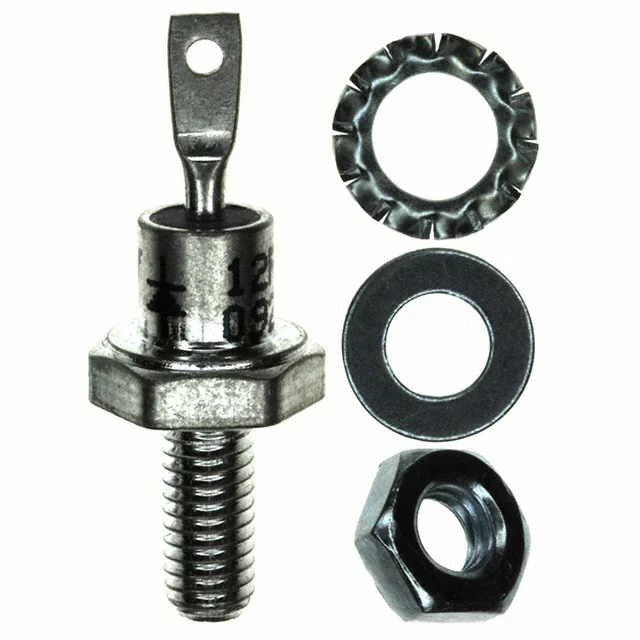

VS-12FR20, Vishay tarafından üretilen genel amaçlı doğrultucu diyottur. 12A ortalama doğrultulmuş akım ve 200V DC ters gerilim kapasitesiyle tasarlanmıştır. DO-203AA (DO-4) stud montaj paketinde sunulan bu bileşen, -65°C ile 175°C arasında çalışabilir. Standard recovery karakteristiğine sahip olan diyot, 500ns'den uzun recovery time'a ve 200mA'den yukarı akımlarda 1.26V maksimum forward voltaj düşüşü gösterir. Endüstriyel güç kaynakları, inverters ve ağır akım uygulamalarında kullanılmaya uygundur. Aktif üretimde olan ürün, chassi ve stud montaj yöntemleriyle sabitlenebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 200 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
