Diyotlar - Doğrultucular - Tekil

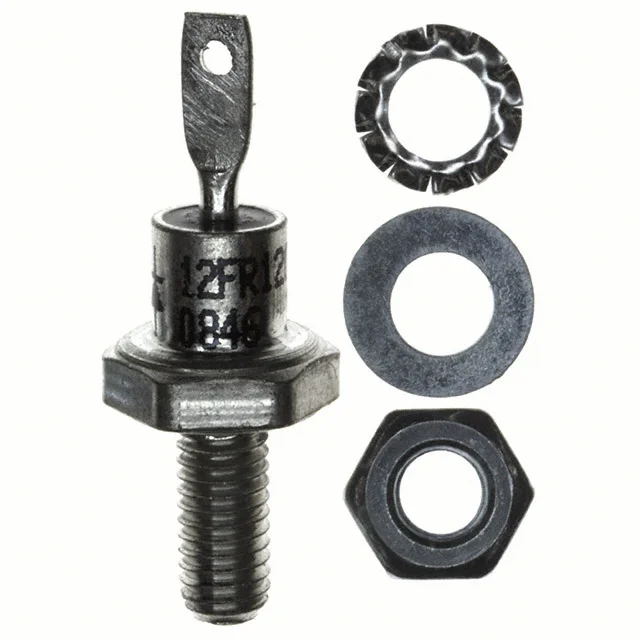

VS-12FR120
DIODE GEN PURP 1.2KV 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12FR120
VS-12FR120 Hakkında
VS-12FR120, Vishay tarafından üretilen 1200V ters gerilim dayanıklı, 12A ortalama doğrultulmuş akım kapasiteli bir standart doğrultucu diyottur. DO-203AA (DO-4) stud montaj paketinde sunulan bu komponent, yüksek gerilim uygulamalarında doğrultma işlevi görmektedir. Forward voltajı 38A'de 1.26V'dur. Ters akım kaçağı 1200V'da 12mA ile sınırlıdır. -65°C ile 175°C arasındaki geniş çalışma sıcaklık aralığında kullanılabilir. Standard recovery karakteristiğiyle (>500ns) güç kaynakları, endüstriyel konvertörler ve doğrultma devrelerinde uygulanır. Stud montaj tipi sayesinde yüksek akım yönetiminde etkin ısı transferi sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
