Diyotlar - Doğrultucular - Tekil

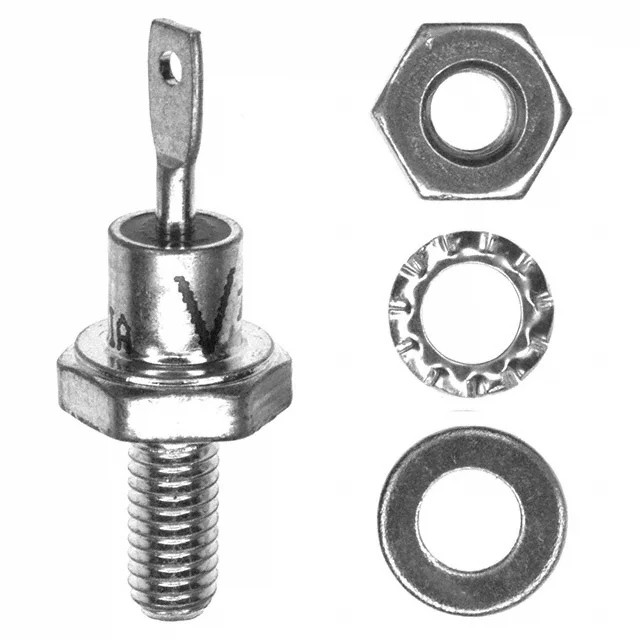

VS-12FR10
DIODE GEN PURP 100V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12FR10
VS-12FR10 Hakkında
VS-12FR10, Vishay tarafından üretilen 100V 12A kapasiteli genel amaçlı rectifier diyotudur. DO-203AA (DO-4) stud mount paketinde sunulan bu komponent, orta güç uygulamalarında doğrultma işlemi için kullanılır. 12A ortalama doğrultulmuş akım ve 1.26V forward voltajı ile güç kaynakları, şarj devreleri ve endüstriyel doğrultma uygulamalarında tercih edilir. -65°C ile 150°C arasında çalışabilir ve standart recovery karakteristiğine (>500ns) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 100 V |
| Diode Type | Standard, Reverse Polarity |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
