Diyotlar - Doğrultucular - Tekil

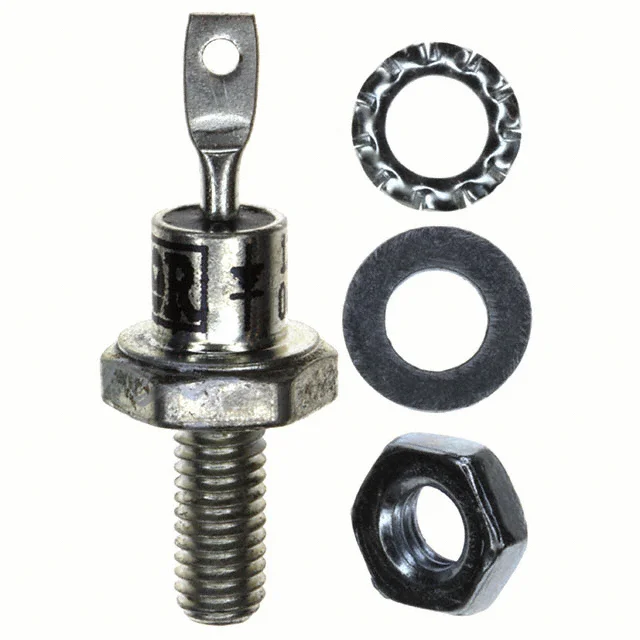

VS-12FL60S02
DIODE GEN PURP 600V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12FL60S
VS-12FL60S02 Hakkında
VS-12FL60S02, Vishay tarafından üretilen 600V 12A kapasiteli standart doğrultucu diyottur. DO-203AA (DO-4) stud mount paketinde sunulan bu fast recovery diyot, 200 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 1.4V forward voltage @ 12A ile belirtilen özelliklere sahiptir. -65°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sağlar. Endüstriyel güç kaynakları, motor kontrolü, konverter ve AC-DC doğrultma devrelerinde yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 50 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 12 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
