Diyotlar - Doğrultucular - Tekil

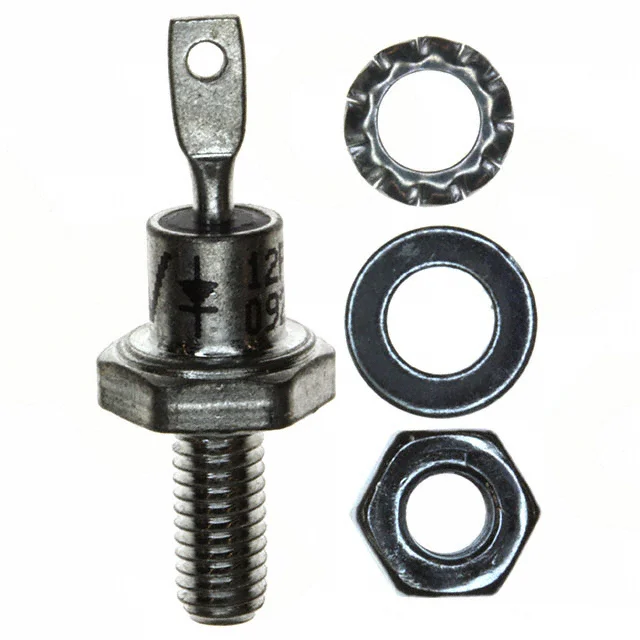

VS-12F60
DIODE GEN PURP 600V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12F60
VS-12F60 Hakkında
VS-12F60, Vishay tarafından üretilen genel amaçlı doğrultma diyotudur. 600V ters voltaj ve 12A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel doğrultma uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketi ile chassis montajına uygun olup, -65°C ile 175°C arasında çalışabilir. 1.26V maksimum ileri voltaj düşüşü ve 12mA ters sızıntı akımı ile standart kurtarma hızına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
