Diyotlar - Doğrultucular - Tekil

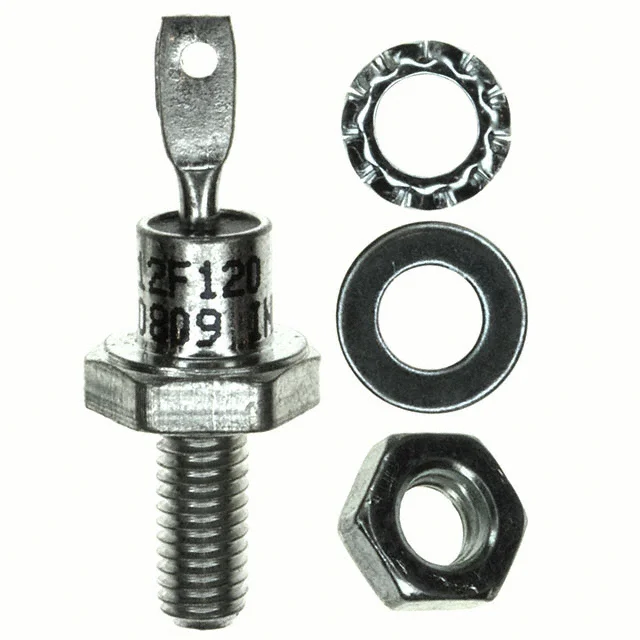

VS-12F120
DIODE GEN PURP 1.2KV 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12F120
VS-12F120 Hakkında
VS-12F120, Vishay tarafından üretilen 1.2kV 12A'lik genel amaçlı doğrultucu diyottur. DO-203AA (DO-4) stud mount paketinde sunulan bu komponent, yüksek voltaj uygulamalarında doğrultma işlevi görmektedir. Maksimum ters voltaj toleransı 1200V olup, ortalama doğrultulmuş akımı 12A'dir. -65°C ile 175°C arasındaki çalışma sıcaklık aralığında stabil performans sağlar. Standart recovery karakteristiği (>500ns) ile güç kaynakları, inverterler ve endüstriyel uygulamalarda kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
