Diyotlar - Doğrultucular - Tekil

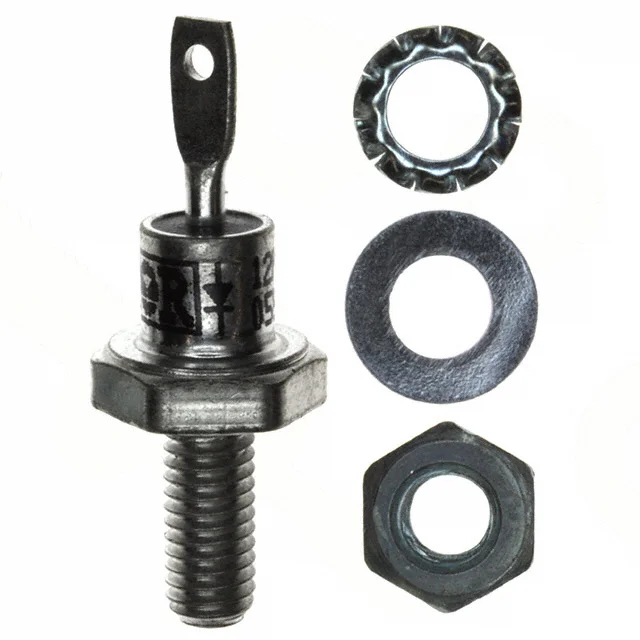

VS-12F100
DIODE GEN PURP 1KV 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12F100
VS-12F100 Hakkında
VS-12F100, Vishay tarafından üretilen 1000V reverse voltaj kapasitesi olan genel amaçlı silikon doğrultma diyodudur. 12A ortalama doğrultulmuş akım ile tasarlanan bu bileşen, endüstriyel güç kaynakları, kaynak makineleri ve AC doğrultma uygulamalarında kullanılır. DO-203AA (DO-4) stud mount paketi ile yüksek güç disipasyonu gerektiren uygulamalar için uygundur. -65°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Standard recovery tipi diyot olup 500ns üstü recovery time'a ve 1.26V maksimum forward voltaj değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
