Diyotlar - Doğrultucular - Tekil

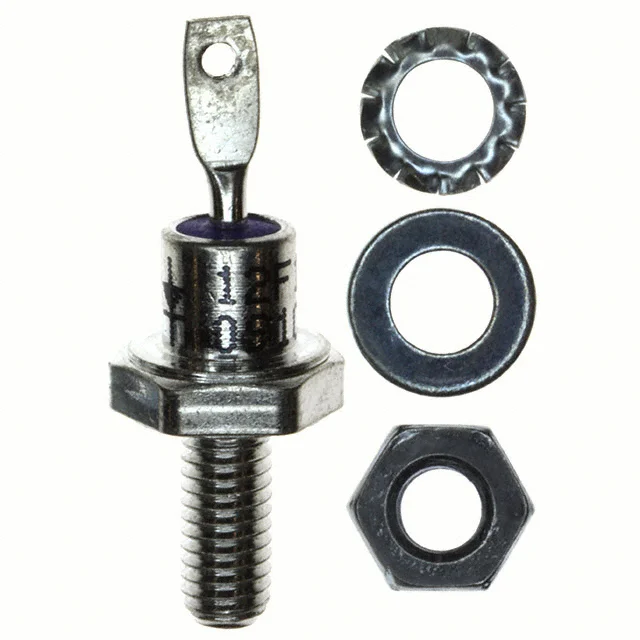

VS-12F10
DIODE GEN PURP 100V 12A DO203AA
- Üretici
- Vishay
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-12F10
VS-12F10 Hakkında
VS-12F10, Vishay tarafından üretilen 100V ters voltaj kapasitesine sahip 12A ortalama doğrultulmuş akım değerine sahip standart doğrultucu diyotudur. DO-203AA (DO-4) kasa tipi ile chassis ve stud mount uygulamaları için tasarlanmıştır. -65°C ile 175°C arasında işletim sıcaklığı aralığında güvenilir performans sağlar. Standard recovery karakteristiğine (>500ns) sahip bu diyot, endüstriyel güç kaynakları, enerji dönüştürücüler ve AC-DC doğrultma uygulamalarında yaygın olarak kullanılır. 1.26V maksimum forward voltaj ve 12mA ters sızıntı akımı ile kompakt devre tasarımlarına uygun olarak çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 12 mA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA (DO-4) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.26 V @ 38 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
