Diyotlar - Doğrultucular - Tekil

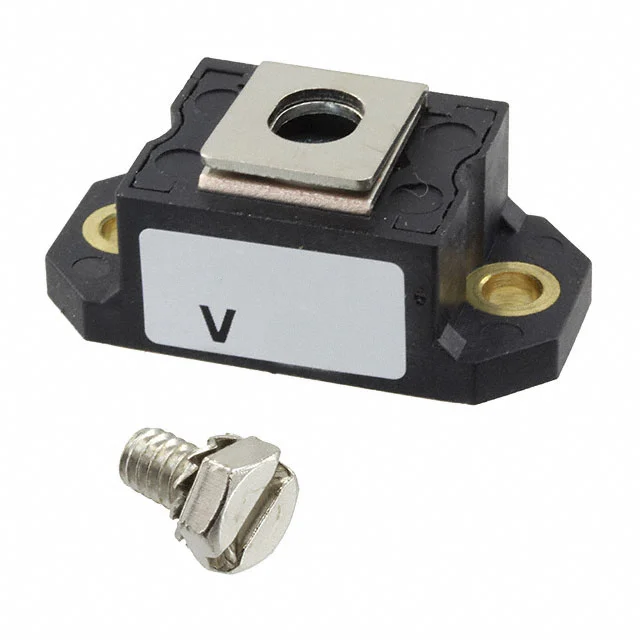

VS-123NQ100PBF
DIODE SCHOTTKY 100V 120A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-123NQ100PBF
VS-123NQ100PBF Hakkında
VS-123NQ100PBF, Vishay tarafından üretilen yüksek akım kapasiteli Schottky doğrultma diyodudur. 100V ters gerilim ve 120A ortalama doğrultulmuş akım kapasitesine sahiptir. D-67 HALF-PAK chassis mount paketinde sunulan bu bileşen, düşük forward voltage düşüşü (910 mV @ 120A) ve hızlı kurtarma süresi (≤500ns) özellikleriyle güç dönüşüm uygulamalarında kullanılır. Gerilim regülatörleri, SMPS devreleri, motor kontrolü ve ağır akım doğrultma sistemlerinde yaygın olarak tercih edilmektedir. -55°C ile +175°C arasında çalışma sıcaklık aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2650pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 3 mA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | D-67 HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 910 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
