Diyotlar - Doğrultucular - Tekil

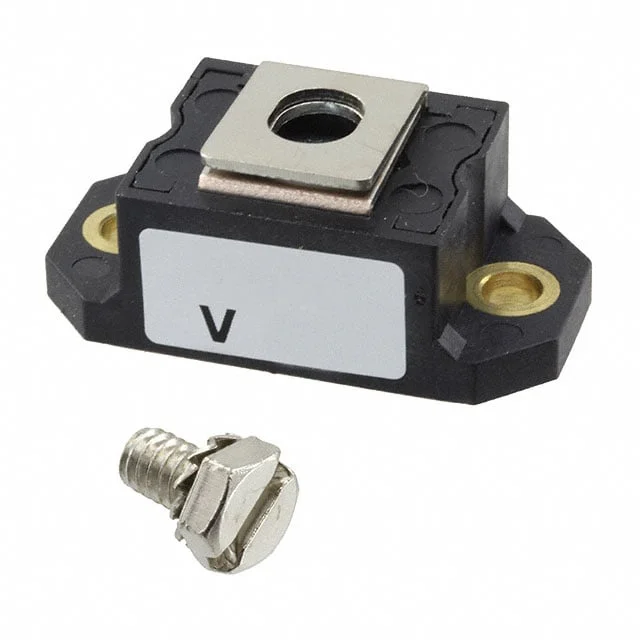

VS-120NQ045PBF
DIODE SCHOTTKY 45V 120A D-67
- Üretici
- Vishay
- Paket/Kılıf
- D-67 HALF-PAK
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- VS-120NQ045
VS-120NQ045PBF Hakkında
VS-120NQ045PBF, Vishay tarafından üretilen yüksek akım kapasiteli Schottky diyotudur. 45V maksimum ters gerilim ve 120A ortalama doğrultulan akım değerleriyle çalışır. D-67 HALF-PAK paketinde chassis mount şekliyle tasarlanmıştır. 630mV maksimum forward voltajı ile düşük enerji kaybı sağlar. Fast recovery karakteristiği (≤500ns) sayesinde güç kaynakları, invertör devreler, motor kontrol uygulamaları ve yüksek frekans doğrultma devrelerinde kullanılır. 10mA ters sızıntı akımı ve 5200pF kapasitansı (5V, 1MHz) ile yüksek güç uygulamalarında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5200pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 120A |
| Current - Reverse Leakage @ Vr | 10 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Chassis Mount |
| Package / Case | D-67 HALF-PAK |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-67 HALF-PAK |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 630 mV @ 120 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
