Transistörler - FET, MOSFET - Diziler

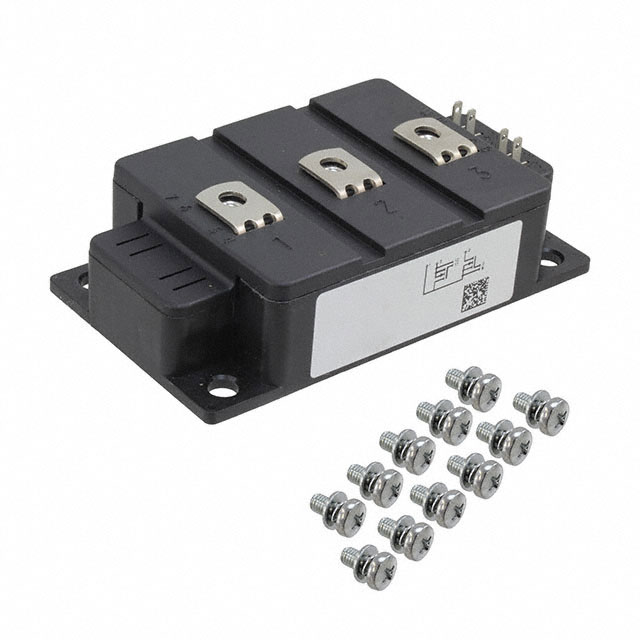

VMM300-03F
MOSFET 2N-CH 300V 290A Y3-DCB
- Üretici
- Littelfuse
- Paket/Kılıf
- Y3-DCB
- Seri / Aile Numarası
- VMM300
VMM300-03F Hakkında
VMM300-03F, Littelfuse tarafından üretilen dual N-Channel MOSFET dizisidir. 300V drain-source gerilimi ve 290A sürekli drain akımı özelliklerine sahip bu bileşen, Y3-DCB paket tipi ile sunulmaktadır. 8.6mOhm Rds(on) değeri ile düşük kanallaştırma direncine ve 1500W maksimum güç tüketimine sahiptir. Geniş çalışma sıcaklığı aralığında (-40°C ~ 150°C) stabil performans gösterir. Güç elektronikleri uygulamalarında, motorlar, şarj cihazları, invektörler ve yüksek akımlı anahtarlama devrelerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 290A |
| Drain to Source Voltage (Vdss) | 300V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1440nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 40000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Y3-DCB |
| Part Status | Active |
| Power - Max | 1500W |
| Rds On (Max) @ Id, Vgs | 8.6mOhm @ 145A, 10V |
| Supplier Device Package | Y3-DCB |
| Vgs(th) (Max) @ Id | 4V @ 30mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
