IGBT Transistörler - Modüller

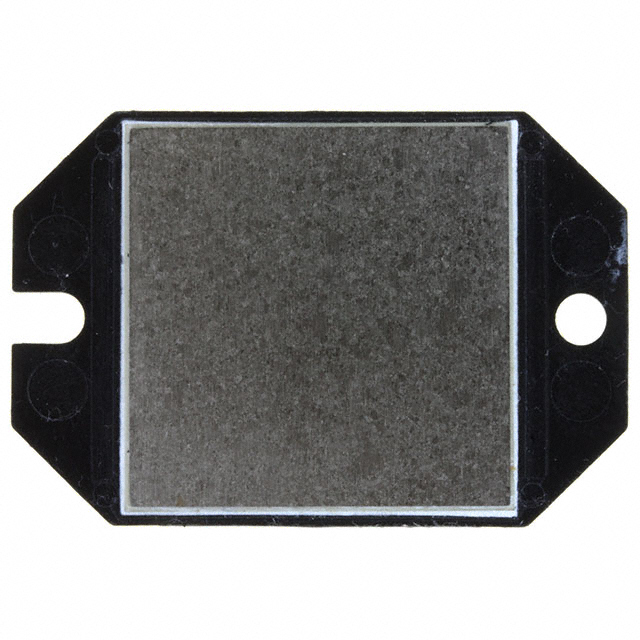

VKI75-06P1
IGBT MOD 600V 69A 208W ECO-PAC2
- Üretici
- Littelfuse
- Paket/Kılıf
- ECO-PAC2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- VKI75-06P1
VKI75-06P1 Hakkında
VKI75-06P1, Littelfuse tarafından üretilen 600V 69A kapasiteli Full Bridge Inverter konfigürasyonlu IGBT modülüdür. ECO-PAC2 paketinde sunulan bu modül, maksimum 208W güç dağıtımına sahiptir. NPT tipi IGBT teknolojisi kullanan komponen, -40°C ile +150°C arası çalışma sıcaklığında stabildir. 2.8V Vce(on) değeri ile düşük açılış kaybı sağlayan modül, entegre NTC Thermistor özelliği ile termal koruma yapabilir. Chassis mount tipi montajı sayesinde soğutma sistemlerine doğrudan bağlanabilir. Anahtarlama gücü gerektiren konvertörler, invertörler ve AC/DC güç dönüştürme uygulamalarında kullanılır. 2.8nF giriş kapasitansı değeri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 69 A |
| Current - Collector Cutoff (Max) | 800 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | ECO-PAC2 |
| Part Status | Active |
| Power - Max | 208 W |
| Supplier Device Package | ECO-PAC2 |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
